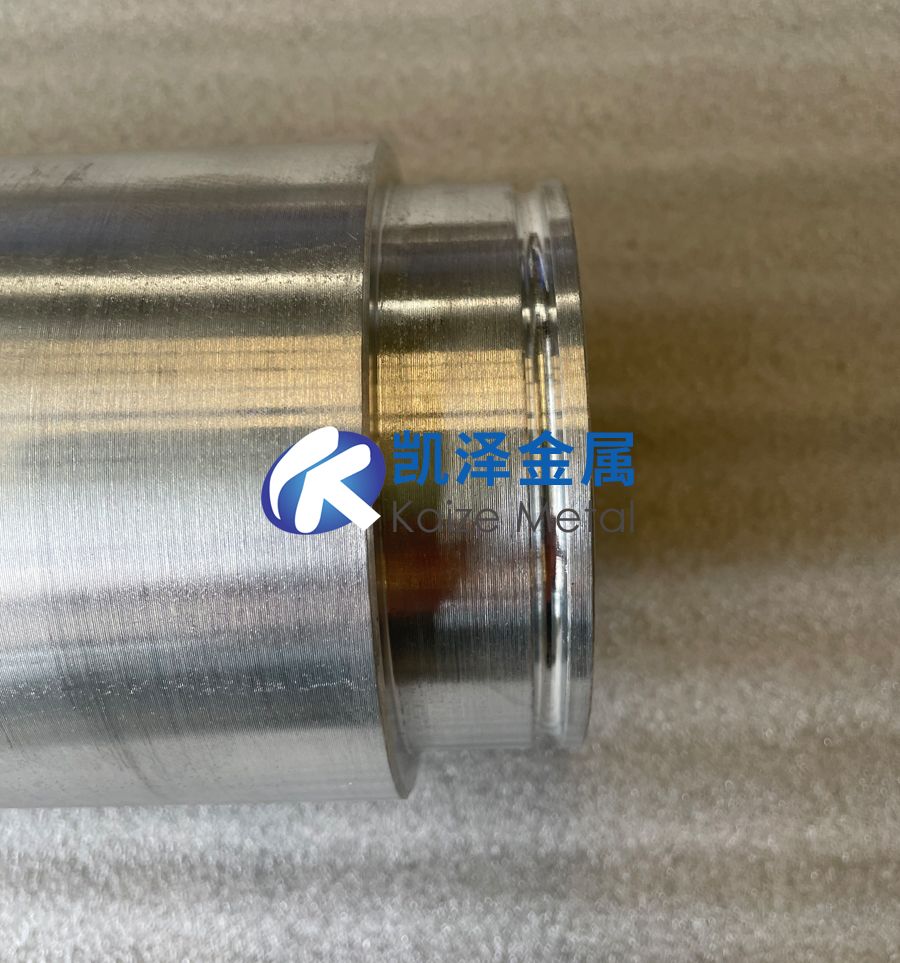

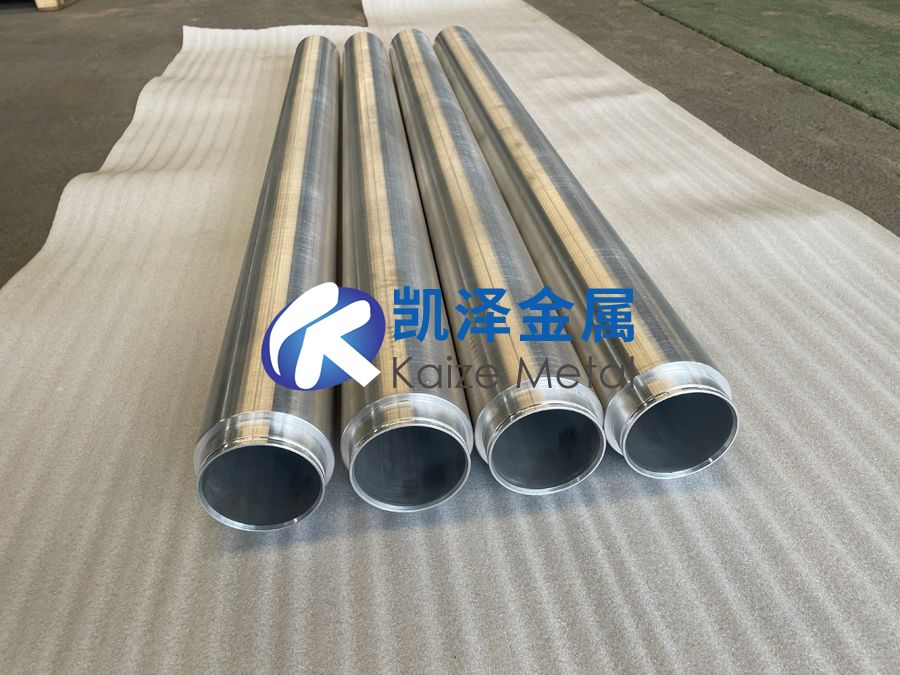

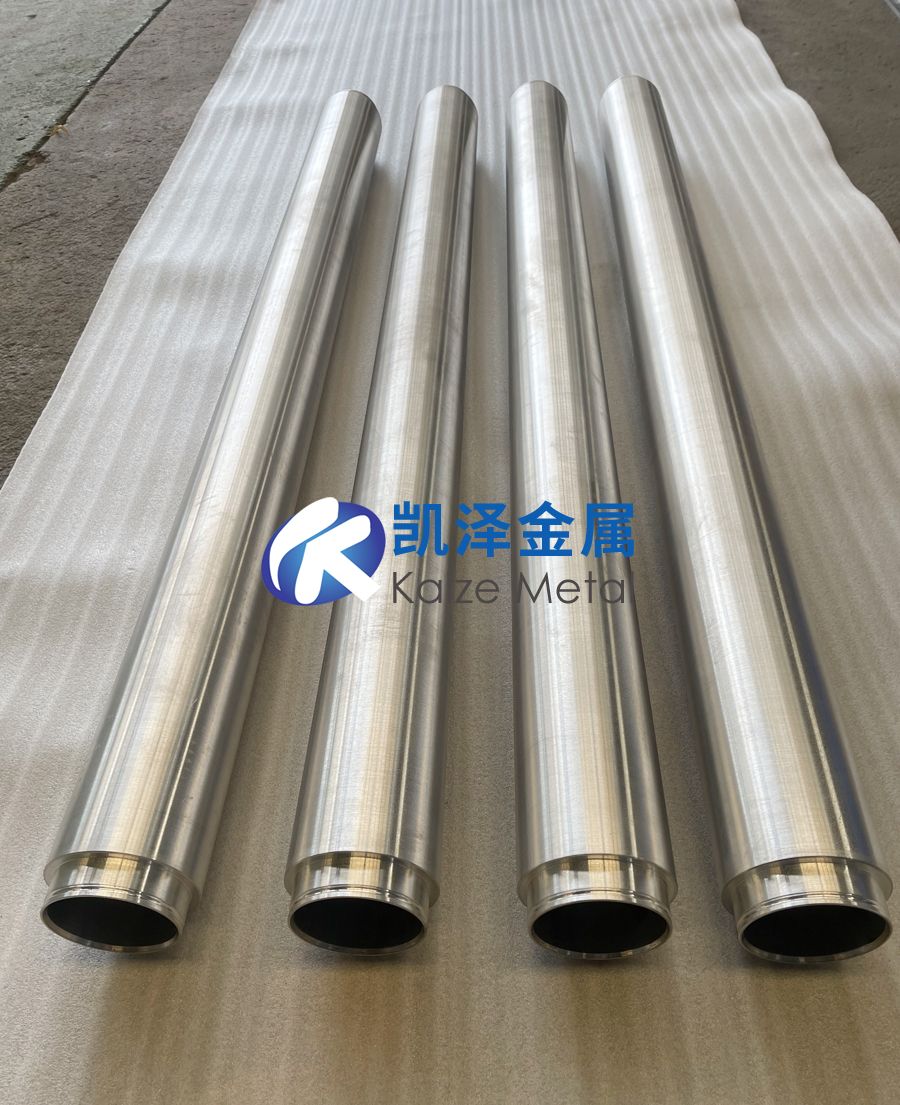

钛铝靶是以钛铝金属间化合物为核心的溅射靶材,通过物理气相沉积(PVD)形成高硬度、耐腐蚀的功能薄膜(如TiAlN、TiAlO),其核心优势在于高纯度(半导体级达4N5以上)、可调成分(钛铝比例优化硬度/导电性平衡)及高温稳定性。在半导体领域,高纯钛铝靶用于28nm以下制程的导电/阻挡层,抑制铜扩散并提升芯片可靠性;在硬质涂层领域,氮化钛铝(TiAlN)显著延长刀具寿命,适配高速加工需求;高频电子器件中,其低电阻特性降低信号损耗,替代传统ITO材料。未来发展趋势聚焦高纯化(5N级)、放电等离子烧结(SPS)工艺优化成分均匀性,以及适配第三代半导体(氮化镓、碳化硅)高温高功率场景,成为先进芯片制造、高频电子及耐候性涂层的核心材料。以下是凯泽金属根据半导体芯片、电子器件用钛铝靶的定义、性能、标准、应用等多维度,整理的相关数据表:
1、定义与用途对比表
分类 | 半导体芯片用钛铝靶 | 电子器件用钛铝靶 |
定义 | 用于半导体芯片制造中的PVD工艺,形成纳米级导电层或阻挡层(如Al-Ti合金互连层)。 | 用于显示面板、太阳能电池等电子器件的功能性镀膜(如电极或反射层)。 |
主要用途 | 逻辑芯片互连、存储器件电极、3D封装硅通孔金属化。 | OLED阳极、光伏背电极、传感器导电层。 |
2、性能要求对比表
性能指标 | 半导体芯片用钛铝靶 | 电子器件用钛铝靶 |
纯度 | ≥5N(99.999%),杂质(Fe/Cu)<10ppm | ≥4N(99.99%),杂质容忍度较高 |
均匀性 | 纳米级厚度偏差±3%以内 | 微米级均匀性±5%~10% |
晶粒尺寸 | ≤50μm(减少溅射缺陷) | ≤100μm(侧重沉积速率) |
热稳定性 | 耐受>400℃高温退火 | 中低温(200~300℃)稳定 |
导电性 | 高电导率(降低信号延迟) | 中等导电性(兼顾成本与功能) |
3、材质与配方对比表
分类 | 半导体芯片用钛铝靶 | 电子器件用钛铝靶 |
典型配比 | Ti:Al比例严格(如TiAl₃或Ti₅₀Al₅₀) | 配比灵活(如Ti₃₀Al₇₀) |
添加剂 | 含微量Si/Cu(抗电迁移) | 可能含Ag/Mg(提升光学性能) |
结构特性 | 晶界控制严格(抑制扩散) | 侧重机械强度与反射率 |

4、执行标准对比表
分类 | 半导体芯片用钛铝靶 | 电子器件用钛铝靶 |
国际标准 | SEMI F42-0303、ASTM B928 | ISO 9001、客户定制规范 |
检测方法 | 二次离子质谱(SIMS)、XRD相结构分析 | EDS成分分析、表面粗糙度检测(Ra <0.5μm) |
5、应用领域对比表
分类 | 半导体芯片用钛铝靶 | 电子器件用钛铝靶 |
核心应用 | 逻辑芯片(CMOS互连)、DRAM/NAND电极、3D封装TSV | 显示面板(TFT-LCD栅极、OLED阳极) |
扩展应用 | 先进制程(3nm以下节点) | 光伏电池背电极、MEMS传感器导电层 |
6、与其他靶材对比表
靶材类型 | 优势 | 劣势 | 替代性 |
纯Al靶 | 低成本、高导电性 | 电迁移严重 | 半导体中逐步被TiAl替代 |
纯Ti靶 | 高结合强度、耐腐蚀 | 电阻率高(~40μΩ·cm) | 与TiAl互补(底层粘附) |
铜靶 | 超低电阻(1.7μΩ·cm) | 需阻挡层、易氧化 | 在7nm以下节点与TiAl竞争 |
钨靶 | 耐高温、抗电迁移 | 沉积速率低、成本高 | 仅用于高可靠性场景 |

7、应用前景对比表
分类 | 半导体芯片用钛铝靶 | 电子器件用钛铝靶 |
技术趋势 | 超薄阻挡层(<2nm)、纳米多层结构(Ti/Al/Ti) | 非晶态TiAl靶(柔性电子低温溅射) |
市场驱动 | 先进制程(3nm以下)需求增长 | 柔性显示、光伏环保替代(去镉化) |
挑战 | Al偏析导致的界面失效 | 成本压力(需掺杂稀土元素降本) |
预测占比 | 2025年占半导体靶材市场>30% | 光伏领域渗透率>40%(2025年) |
8、关键差异总结表
维度 | 半导体芯片用钛铝靶 | 电子器件用钛铝靶 |
核心目标 | 纳米级精度与可靠性 | 功能性与成本平衡 |
技术壁垒 | 超高纯度、晶界控制 | 大面积均匀性、工艺适配性 |
迭代方向 | 原子级掺杂、多层复合结构 | 低能耗制备、柔性兼容性 |

表格说明
每个表格独立展示不同维度的对比,支持快速查阅与跨领域分析。
关键参数(如纯度、晶粒尺寸)以具体数值明确量化差异。
应用前景表结合技术趋势与市场数据,提供动态发展视角。
