TC4钛合金以其优异的综合性能在航空航天、生物医疗等领域应用广泛[1~3]
。然而，其传统加工(如锻造、切削)存在难度大、成本高等问题。而增材制造技术为钛合金的成形提供了新途径。其中，激光选区熔化(SLM)具有成形精度高、可制造复杂精细结构的优势，但存在效率较低、残余应力大及成本较高的局限；电弧增材制造(WAAM)则以沉积效率高、设备及材料成本低见长，但成形件表面质量和尺寸精度相对较低[4~7]
。
构件服役安全是评价增材制造技术可行性的关键指标，而腐蚀失效是常见的安全隐患[8~10]
。因此，研究增材制造钛合金的腐蚀行为具有重要意义，近年来逐渐受到学界的关注。一般认为，钝化膜是钛合金具有良好耐蚀性的主要原因，也是钛合金腐蚀研究的重要课题[11,12]
。有文献报道 SLM 成形 TA15 钛合金比传统锻件具有更少缺陷，在硫酸溶液中的钝化膜有更优的耐蚀性[13]
；有学者研究表明 SLM 成形 TC4 钛合金的钝化膜呈 n 型半导体特性[14]
，而关于 WAAM-TC4 钛合金腐蚀行为的报道较为匮乏。值得注意的是，SLM 与 WAAM 因热源特性不同，导致其显微组织、残余应力及缺陷分布存在显著差异，进而可能影响钝化膜的生成与稳定性。
因此，本文分别采用 SLM 和 WAAM 两种增材工艺和传统的锻造+退火工艺方法制备3种状态的同一种TC4钛合金，利用电化学和X射线光电子能谱(XPS)等方法比较不同工艺制备的TC4钛合金的钝化行为，揭示其钝化膜的组成与性质。
1、实验方法
实验采用3种TC4钛合金:SLM-TC4钛合金、WAAM-TC4钛合金及传统商用的轧制退火态TC4钛合金。所有试样经线切割加工后依次用400#至2000#砂纸打磨，酒精超声清洗10min并干燥;利用BrukerD8Advance型X射线衍射仪(XRD)，扫描范围30°~80°，步长0.02°分析物相组成，并通过扫描电镜(SEM,Regulus8230)搭配电子背散射衍射仪(EBSD)表征晶粒取向、晶界分布及织构特征。用电火花线切割将3种钛合金加工成尺寸为10mmx10mmx3mm的样品，由150#逐级打磨至3000#，随后进行机械抛光至1.5μm，后采用电解抛光制样，直流30V，时长为40s。腐蚀测试溶液为3.5%(质量分数)NaCl水溶液(pH=6.8±0.2)，实验在常温(25±1)℃常压下进行。
在CHI350电化学工作站上进行电化学测试，采用三电极体系，工作电极为暴露面积1cm2的TC4钛合金试样，参比电极为饱和甘汞电极(SCE)，对电极为Pt电极。测试流程包括:开路电位(OCP)稳定1800s,动电位极化曲线扫描(-1.2V至+1.2V(vs.SCE,下同)),速率1mV/s),通过Tafel外推法计算腐蚀动力学参数;为研究3种钛合金钝化膜,对其进行了恒电位极化，电位为0.2和0.6V，持续1800s;恒电位极化处理后进行M-S曲线测试，测试范围为-0.5~0.5V。
3种钛合金在3.5%NaCl溶液中,经0.2V极化处理后，采用THS-103型XPS研究它们表面钝化膜的组成，测量结果与284.0eV的C峰进行校对，并利用XPSPeak软件进行拟合处理。
2、结果与讨论
2.1微观结构

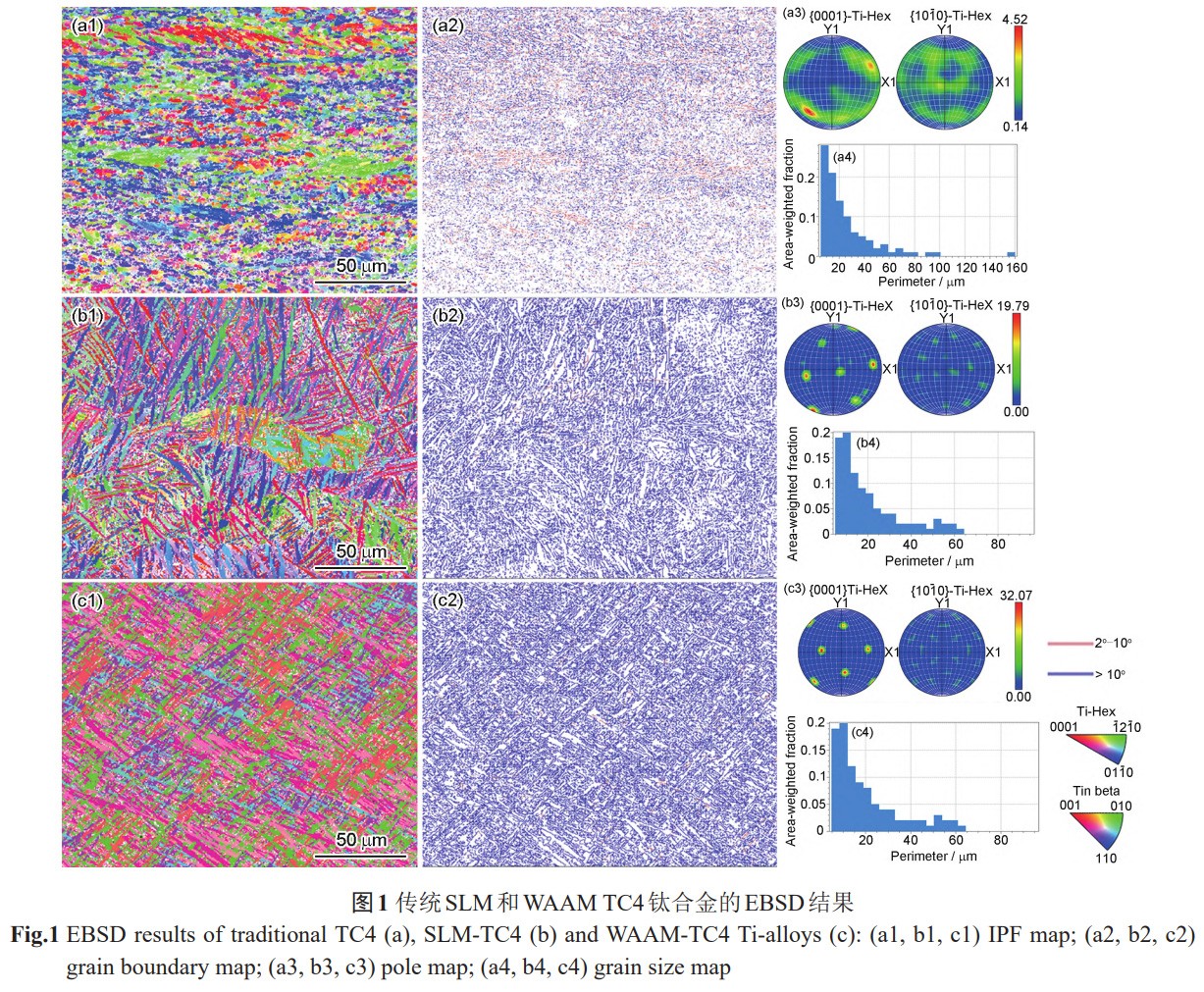

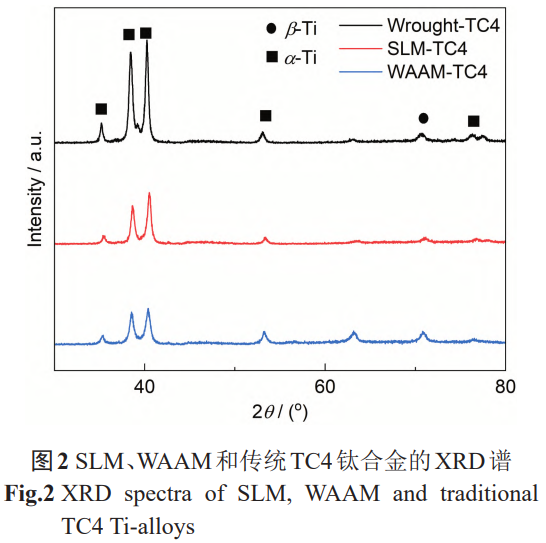

图1为SLM、WAAM和传统商用TC4钛合金的EBSD测试结果图。由图1a1、b1和c1所示的反极图(IPF)可知，两种增材制造钛合金的各向异性低于传统钛合金;这与大多数文献中的报的吻合。由晶界图可知(图1a2、b2和c2),两种增材TC4钛合金以大角度晶界为主，而传统钛合金上有更多的小角度晶界。由晶粒尺寸图(图1a4、b4和c4)可知，WAAM的晶粒尺寸最大，加权后周长约为25.7μm，SLM-TC4略小于该值，约为21.0μm;传统钛合金晶粒最小，约为18.9μm，这与制备方法的能量有关，WAAM和SLM过程中高输入的热能导致了晶粒长大，尤其是WAAM的过程[15,16]。由极图(图1a3、b3和c3)可知，增材TC4钛合金有强织构存在，择优取向明显，且WAAM的更为显著;而传统TC4钛合金并未表现出强织构特征。图2为SLM、WAAM和传统商用TC4钛合金的XRD结果，3种钛合金均由a-Ti和β-Ti组成，峰强度有一定差别。
2.2电化学测试

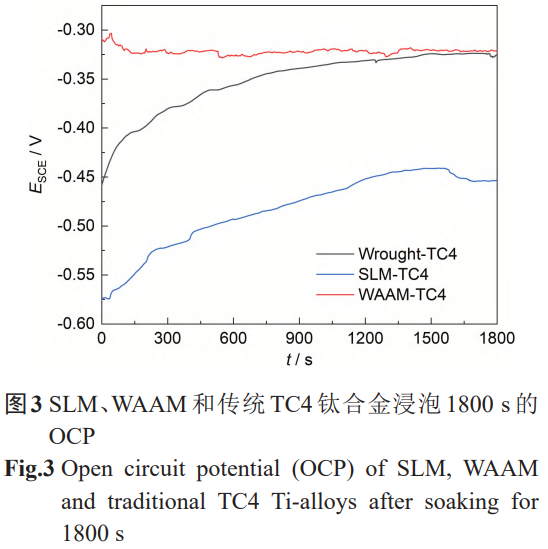

图3为SLM、WAAM和传统TC4钛合金浸泡1800s的开路电位(OCP)图。由图可知，SLM和传统钛合金的开路电位接近，在-0.3V左右，这与文献中报道的钛合金OCP接近;而WAAM-TC4相对偏低，在-0.45V左右。

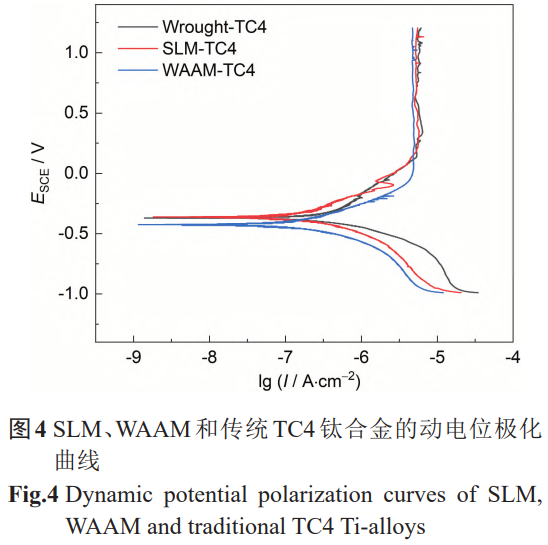

图4为SLM、WAAM和传统TC4钛合金的极化曲线图。3种钛合金的极化曲线形状相似，表明具有相似的极化过程，3条曲线均表现出自钝化特征，并未经历活化-过渡-钝化的过程，这表明增材TC4钛合金和传统TC4钛合金在中性NaCl溶液中都具有自钝化的能力，这与其他文献中的结果一致[17,18]。3条曲线的阳极部分接近，WAAM-TC4钛合金的钝化区略微偏左，而SLM-TC4钛合金和传统钛合金几乎重合。阴极部分，WAAM-TC4和SLM-TC4接近，传统钛合金的曲线明显偏右，这表明传统钛合金的阴极电流更大。
表1为极化曲线分析结果，传统、SLM和WAAM-TC4钛合金的自腐蚀电位(E corr,vs.SCE)分别为-0.372、-0.369和-0.423V，表明WAAM-TC4钛合金的腐蚀倾向更为突出，这可能与WAAM-TC4钛合金热过程形成的特殊微观组织有关。3种不同制备工艺的钛合金自腐蚀电流密度(Icorr)差别不大。就维钝电流密度(Ipass)而言,WAAM-TC4钛合金更小，SLM-TC4钛合金其次，传统TC4钛合金略微偏大，表明WAAM-TC4钛合金更易形成稳定钝化膜。
表1SLM、WAAM和传统TC4钛合金的动电位极化曲线的拟合结果
| Alloys | Ecorr, SCE/V | I corr/A⋅cm−2 | Ipass/A⋅cm−2 |
| Wrought-TC4 | -0.372 | 4.09x10 | 5.57x10-6 |
| SLM-TC4 | -0.369 | 2.21x10 | 5.25x10-6 |
| WAAM-TC4 | -0.423 | 1.104x10 | 4.79x10-6 |

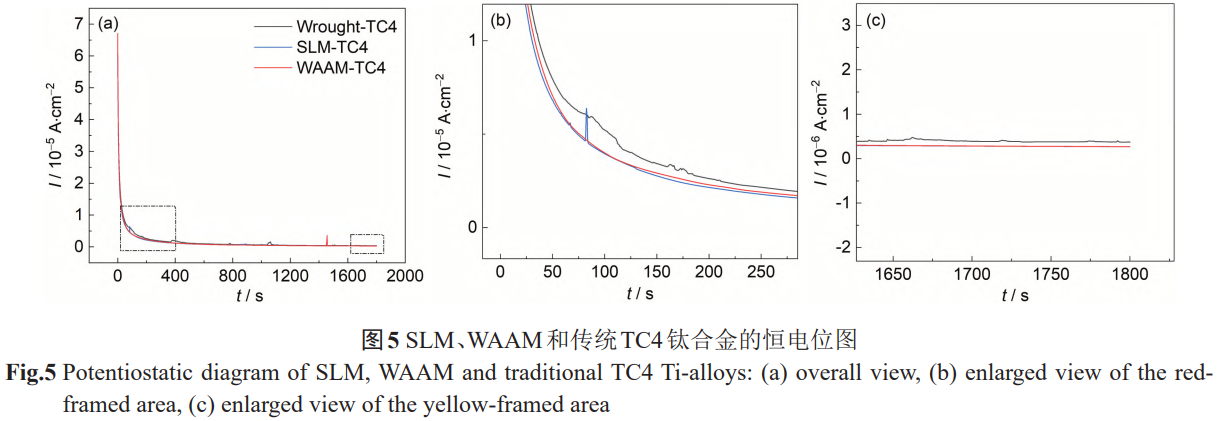

图5为3种钛合金的恒电位极化曲线。在0.2V的外加电位作用下，3种钛合金都经历了电位先快速下降后趋于稳定的过程，电流密度相对稳定的区域代表了钝化的形成和溶解达到了相对动态平衡的状态。极化初期传统钛合金较晚达到电流稳定状态，两增材钛合金接近;传统TC4钛合金的电流密度波动大，且电流密度高于增材钛合金，后者的电流密度波动轻微;这表明此时增材TC4钛合金的钝化膜稳定性好于传统TC4钛合金，WAAM和SLM-TC4接近。

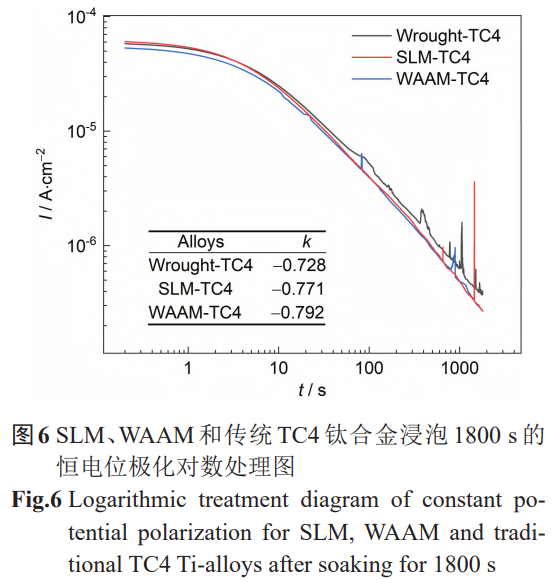

通过对数计算,进一步分析恒电位极化曲线,通常尾段斜率k值用来评价钝化膜的保护性[19]，一般认为，k值越接近-1，钝化膜的稳定性更好。由图6可知,WAAM、SLM和传统TC4钛合金的k值分别-0.728、-0.771和-0.792,这表明WAAM-TC4钛合金的钝化膜稳定性较好，SLM-TC4钛合金其次，均好于传统TC4钛合金。综合恒电位极化曲线，在低电位成膜条件下，增材TC4钛合金钝化膜稳定性相似，优于传统TC4钛合金;而在相对较高电位的条件下，WAAM-TC4钛合金的钝化膜保护性更为突出。

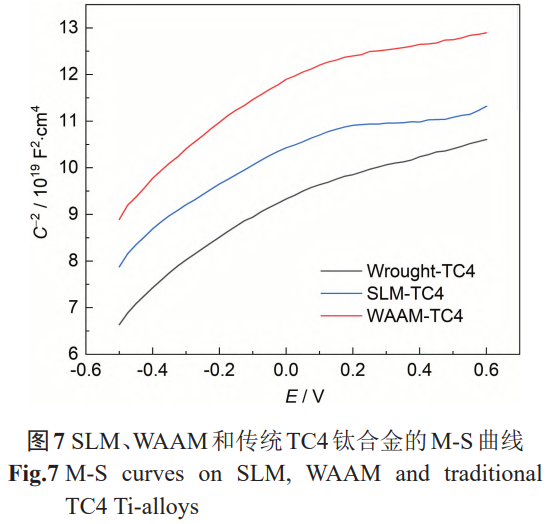

通过M-S曲线获得了钝化膜与金属之间的电容值，这种方法通常用于研究金属表面形成的钝化膜的半导体特性。图7为3种钛合金在0.2V电位下极化30min后的M-S曲线，3种合金的M-S曲线上均存在正斜率的线性区域，该正向斜率表明钝化膜呈n型半导体特征，制备工艺不会改变钝化膜的半导体类型。3种钛合金的平带电位(Efb)接近,通常认为Efb主要受溶液pH值的影响。
此外,通常认为n型半导体钝化膜的主要缺陷为氧空位和/或阳离子间隙,可以通过下述公式计算载流子浓度用以判断钝化膜的致密性[20,21]:
式中,C是空间电荷电容,E是外加电位,ND是膜载流子密度,Efb是平带电位,e是电子电荷1.602×10−19C,ε是膜介电常数15.6,ε0是真空介电常数8.854×10−14 F/cm,K是Bottzman常数1.38×10−23 J/K,T是绝对温度。

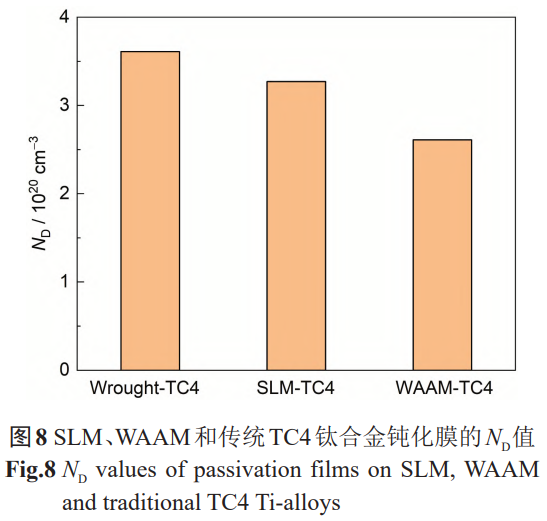

图8为3种钛合金在3.5%NaCl溶液中形成的钝化膜的ND值。ND值反映钝化膜的缺陷浓度,其数值越高表明钝化膜保护性能越差。所有合金的ND值分布在1020这一数量级,这与之前很多的研究一致[22,23]。由图可知,在3种测试的钛合金中,WAAM-TC4钛合金的ND值相对较低,为2.61×1020 cm−2,而传统TC4钛合金最高,为4.51×1020 cm−2。这表明增材钛合金表面的钝化膜缺陷更少,更为致密,保护性更好,但需要指出的是,3种合金的ND值并未出现数量级的差异。
2.3XPS分析

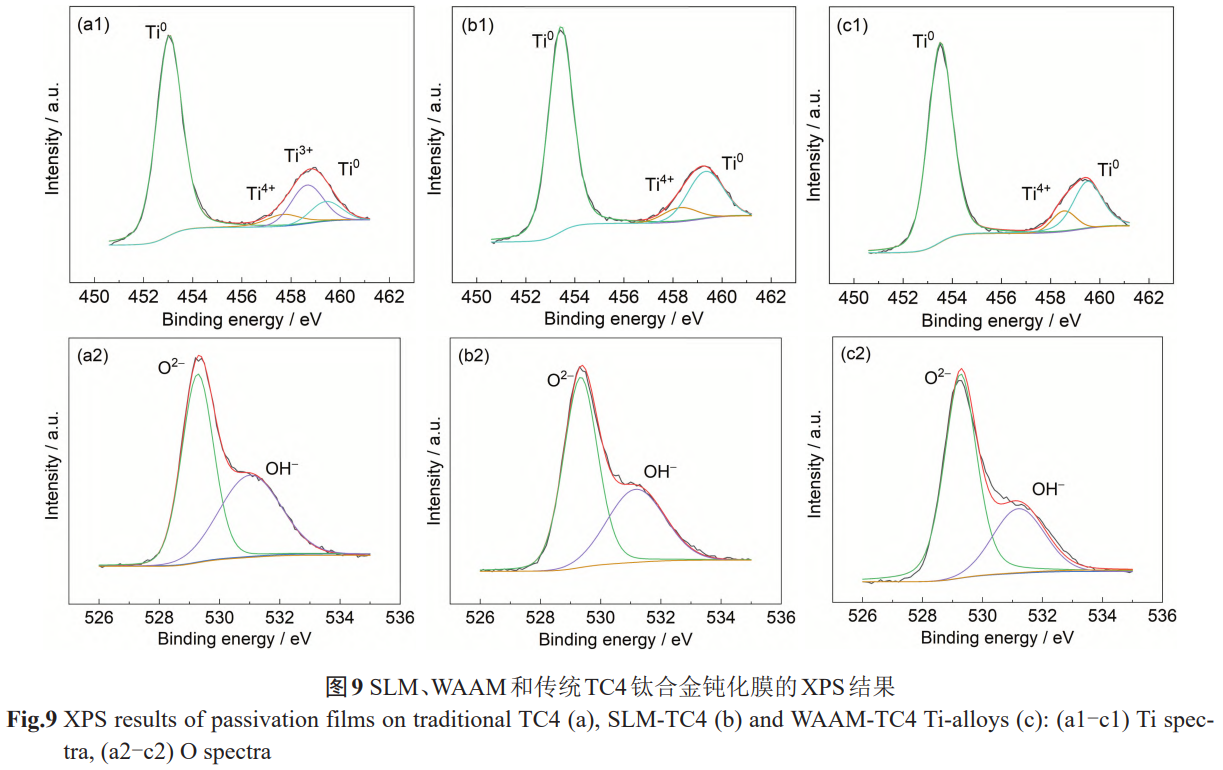

图9为经恒电位极化处理后3种方法制备的TC4钛合金表面的XPS分析结果。由图9a1、b1和c1可知,钛合金表面主要由Ti(453.1和459.4eV)、Ti3+(457eV)和Ti4+(458.6eV)[13]组成,普遍认为Ti3+容易被氧化为Ti4+,WAAM和SLM的TC4钛合金表面的Ti3+较少，而传统TC4钛合金有一定量的Ti3+，传统和增材TC4钛合金中O元素均主要可分为O2-(529.2eV)和OH-(531.1eV)[13],如图9a2、b2和c2所示。有文献认为，O2-/OH-的比值越大代表了钝化膜的致密性越好[24,25],经XPSpeak软件分析发现3种TC4钛合金O2-/OH-的比值为58.1%(传统TC4钛合金),62.6%(SLM-TC4钛合金),68.3%(WAAM-TC4钛合金)，但比值相差不大，这也与电化学结果一致。
3、结论
(1)锻造并退火态的合金表现为各向异性。两种增材制造的TC4钛合金择优取向更为明显，而电弧增材制造的尤甚。
(2)3种TC4合金的钝化膜均表现为n型半导体，但它们的钝化膜缺陷浓度存在差异，而电弧增材和激光选区熔化增材制造的TC4合金的钝化膜则相对致密。
(3)3种方法制造的TC4合金的钝化膜均由Ti和Al的氢氧化物和氧化物组成，制备方法则导致钝化膜成分的差异。
