前 言
钛合金因具有轻质、比强度高、耐腐蚀与生物相容性好等特点，被广泛应用于航空航天、海洋工程和生物医学等领域[1－5]。 在这些应用领域中，钛棒、钛管等钛合金不可避免地存在摩擦与磨损问题，钛合金较差的耐磨性会严重影响其作为工作部件的可靠性与服役寿命。
表面改性技术是提高钛合金耐磨性的主要方法，现有表面改性技术主要包括物理气相沉积[6]、化学气相沉积[7]、喷涂[8]、渗氮[9]、渗碳[10]、微弧氧化[11] 等，但是这些技术通常存在涂层与基材结合力差、涂层厚度较薄以及苛刻摩 擦 磨 损 条 件 下 涂 层 易 剥 落 等 问题[12，13]。 而与以上技术相比，激光熔覆技术具有制备涂层组织致密且厚度不受限制，涂层与基材结合强度高、不易剥落等优点，广泛用于提高钛合金表面的耐磨性。
采用激光熔覆技术提高钛合金表面耐磨性的主要方法是在钛合金表面制备耐磨和自润滑涂层。 在钛合金表面制备耐磨和自润滑涂层的过程中，通过调整熔覆工艺参数，使得熔覆粉末在激光高温作用下快速熔化、凝固形成缺陷较少的涂层，因此，激光熔覆工艺是决定涂层耐磨性的重要因素[14]。 除此之外，涂层的组分也是影响涂层耐磨性的重要因素。 耐磨涂层由硬质相和基体相组成，自润滑涂层由硬质相、基体相和自润滑相组成。 硬质相能够提高涂层的硬度进而提高涂层耐磨性；基体相能够提高涂层韧性与润湿性进而提高涂层的综合性能；自润滑相则能够减小涂层摩擦系数进而提高涂层减磨性。 因此本文综述了激光熔覆工艺和涂层组分(硬质相、基体相和自润滑相) 特征对涂层耐磨性的影响规律。
1、激光熔覆工艺对涂层耐磨性的影响
采用激光熔覆技术制备的耐磨和自润滑涂层与基体的物理性质(弹性模量、热膨胀系数、熔点等)存在较大差异，因此涂层易出现裂纹、气孔等缺陷。 合适的激光熔覆工艺可以减少涂层中的各种缺陷，提高涂层的耐磨性。 激光熔覆工艺包括熔覆工艺参数和辅助工艺，熔覆工艺参数主要包括激光功率、扫描速度、光斑直径、比能量等参数。
1.1 激光功率

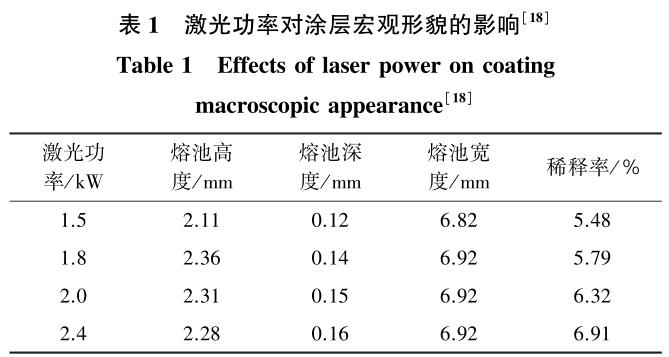

激光功率大小对涂层宏观形貌、缺陷、组织、硬度有显著的影响[15－17]。 崔爱永等[18] 研究了激光功率大小对涂层宏观形貌的影响(见表 1)，由表 1 可知，涂层的稀释率、熔池的深度随着激光功率增大而增大，而涂层的宏观形貌基本不受激光功率大小的影响。 翁飞[19]研究了激光功率对涂层缺陷的影响，发现较低的激光功率使得熔池中的气体来不及逸出形成气孔缺陷；较高的激光功率使得熔覆材料充分熔融、气孔缺陷减少。
马永[20]研究了激光功率对涂层组织和硬度的影响，发现高激光功率使得涂层组织致密、分布均匀、硬度提高。 通常情况下，激光功率大小的选择原则是在保证涂层形貌较为平整、涂层稀释率低于 5％的情况下，尽可能提高激光功率[12]。
1.2 扫描速度
扫描速度会影响熔覆粉末的熔化状态，进而影响涂层的耐磨性。 扫描速度较低时，熔覆粉末能够充分熔融；而扫描速度过低则会导致熔覆粉末过烧、粉末中的合金元素蒸发；扫描速度过高则会导致熔覆粉末不

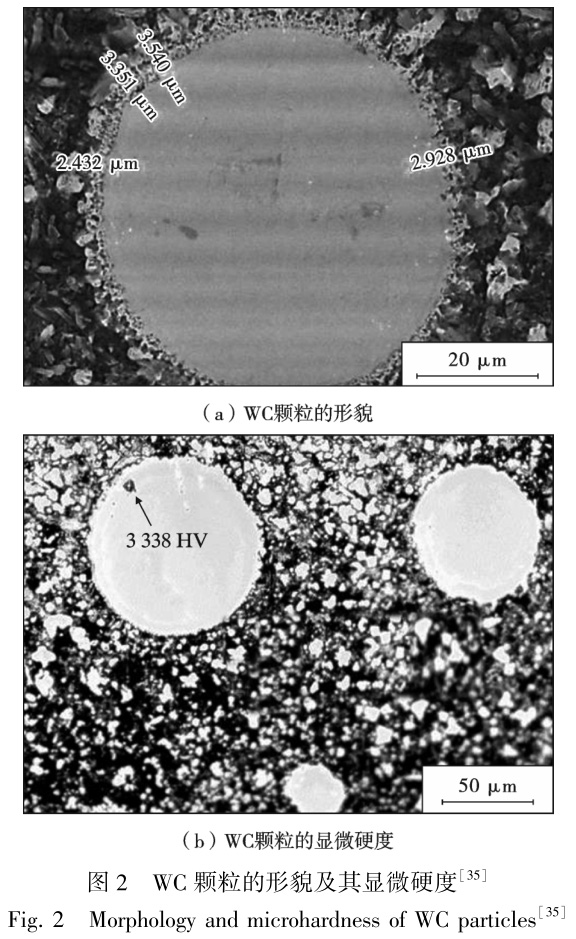

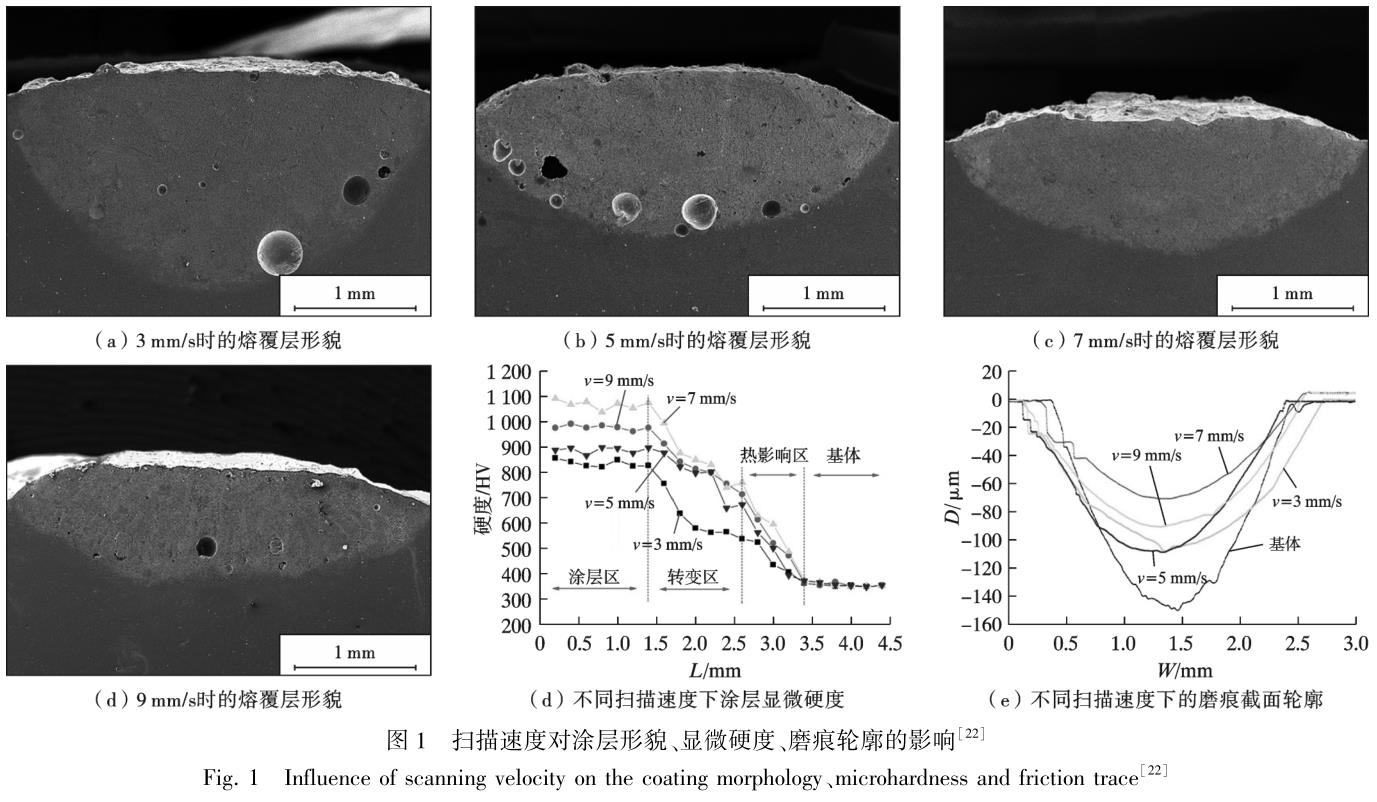

能完全熔化[12，16，21]。 Li 等[22] 研究了扫描速度对Ti ＋TiBCN 熔覆粉末制备的涂层稀释率、耐磨性的影响规律，结果如图 1 所示， 随着扫描速度的增加， 涂层的稀释率降低、显微硬度先增大后减小，摩擦系数、磨损质量损失和磨损体积先减小后增大， 当扫描速度为 7mm/s 时，涂层综合性能最优。 而谭金花等[23] 研究了扫描速度对TC4＋Ni60＋ｈ- ＢN 熔覆粉末制备的涂层的影响规律，结果表明扫描速度为 10 mm/s 的涂层综合性能最优。 因此在不同的熔覆粉末体系中，最优的扫描速度存在差异。
1.3 光斑直径和比能量
光斑直径决定了涂层熔池宽度与光斑单位面积上的能量输入。 大光斑直径可以增加熔池宽度，但降低了能量输入，而小光斑直径使得涂层缺陷减少、组织致密，但会导致激光熔覆时间增加，不利于激光熔覆技术的工业化应用[24，25]。
为了研究光斑直径 Ｄ、扫描速度 ｖ 和激光功率 Ｐ 三者对涂层的共同作用效果，研究人员提出了比能量 Ｅ的概念，比能量 Ｅ 表示涂层单位面积受到激光照射能量的大小( Ｅ ＝ Ｐ / ＤＶ) [12]。 ＳUi 等[26] 研究了比能量对Ｔi3ＡL 复合TiN＋Ｔi3ＡLN 涂层的影响规律，结果表明比能量增加会提高涂层综合性能，但涂层稀释率也会增加；能量减小则会导致涂层组织分布不均匀、缺陷增加；比能量为 58.3 Ｊ/ MM2时，涂层气孔、裂纹缺陷最少、耐磨性能最优。 但是 LiU 等[27] 研究了比能量对TiC＋TiB2涂层的影响，结果表明比能量为 45 Ｊ/ MM2的涂层耐磨性能最优。 在不同的熔覆材料体系中，熔覆材料的类型、粉末尺寸存在差异，使得涂层达到最佳性能所需的能量不同，因此比能量只能在相似的熔覆材料体系中作为参考。
1.4 辅助工艺
激光熔覆的辅助工艺包括引入旋转磁场、超声振动和后热处理等工艺。 引入旋转磁场可以减小熔池深度和宽度，而对涂层宏观形貌、耐磨性的影响较小[28]。 合适的超声振动功率可以显著降低涂层的晶粒尺寸，王维等[29]研究发现 2.2 Ｗ 的超声振动使得涂层宏观形貌更加平整，相比无超声振动的涂层，晶粒尺寸减小了约 42％。后热处理工艺可降低涂层的残余应力，同时提高涂层的断裂韧性[30－33]。 但不同的后热处理工艺对涂层耐磨性的影响存在差异。 Li 等[31] 将激光熔覆制备好的涂层(主要由 ＷC、Ｗ2C、α -Ｔi、Ｔi2Ni 和TiNi 组成)进行热处理，在 500 ℃下分别保温1h和2h，然后在空气中冷却，涂层的显微硬度、耐磨性略有降低。 而 CｈｅN等[32]将制备好的钛基复合TiC＋TiB 涂层进行热处理，在不同的温度(400 ℃、600 ℃和 800 ℃)下保温3h，然后在空气中冷却，随着热处理温度升高，涂层的硬度、 耐磨性提高。
2、硬质相特征对涂层耐磨性的影响
钛合金表面激光熔覆制备的耐磨涂层通常由硬质相与基体相组成。 涂层的耐磨性主要由硬质相的含量、特征和形成方式决定。 硬质相的含量占比越高，涂层的耐磨性越好，但硬质相含量占比过高会导致涂层产生大面积裂纹，甚至剥落。 在硬质相含量受到限制的情况下，硬质相的特征与形成方式成为决定涂层耐磨性的关键因素[34－36]。 硬质相的形成方式有在熔覆粉末中直接添加硬质相颗粒和利用激光高温原位生成硬质相 2 种方法。 本文按照硬质相形成方式的不同，分别介绍了不同类型硬质相对涂层的影响情况。
2.1 直接添加硬质相
直接添加硬质相的方法是直接添加高熔点陶瓷相作为熔覆粉末，在激光熔覆过程中采用较小的激光功率和较高的扫描速度来避免陶瓷相大量分解，激光熔覆结束后未分解的陶瓷相作为涂层硬质相，提高涂层耐磨性。 常见的高熔点陶瓷相主要有 C-ＢN(立方氮化硼) [21，37]、ＷC[35] 等。 ＳａMａｒ 等[35] 选择 ＷC＋NiCｒＢＳi 粉末进行激光熔覆，如图 2 所示， 涂层中 ＷC 颗粒的显微硬度高达 3 338 ＨＶ，显著提高了涂层的耐磨性，但是ＷC 颗粒边缘受激光高温影响分解产生了许多小颗粒，增大了涂层开裂倾向。

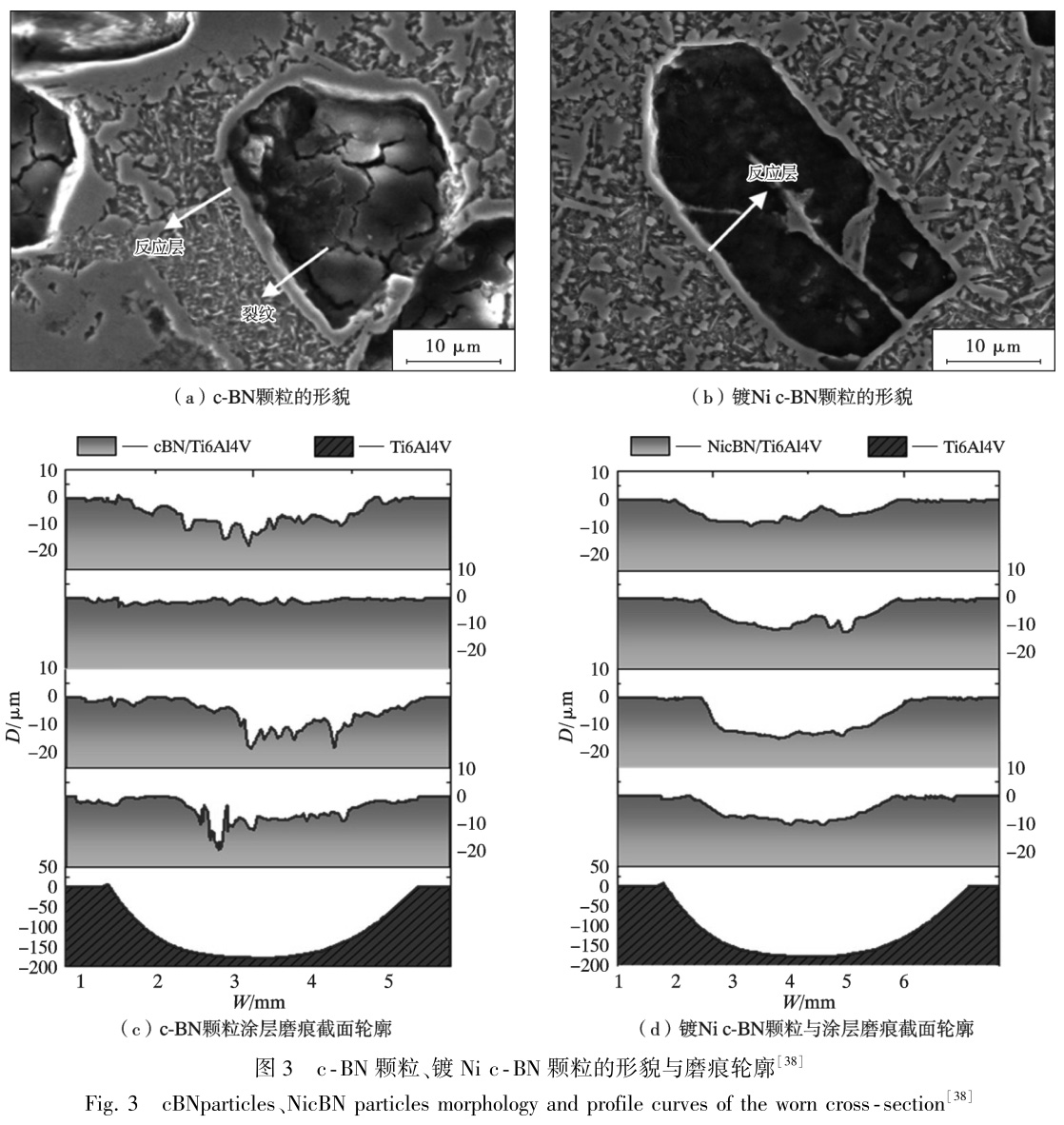

ＦU 等[38]采用包覆的方法改善了直接添加硬质相在激光高温作用下容易分解产生裂纹的问题。 如图 3所示，无包覆的 C-ＢN 颗粒在激光高温作用下分解产生裂纹，在干摩擦试验过程中，裂纹导致部分 C-ＢN 颗粒破裂形成磨粒磨损，涂层出现窄而深的磨痕。 而采用Ni 包覆 C-ＢN 颗粒的熔覆粉末经过激光作用后，C- ＢN颗粒几乎无裂纹产生，涂层的耐磨性显著提升[38]。
2.2 原位生成硼化物陶瓷相
直接添加硬质相颗粒的方法易产生裂纹，对硬质相颗粒增加包覆层虽然会减少裂纹的产生，但是存在可包覆材料种类少、成本增加的问题。 而采用原位生成的方法则不存在上述问题，原位生成硬质相是利用激光高温作用使得熔覆粉末在熔化状态发生原位反应生成硬质相。 原位生成的硬质相主要有硼化物陶瓷相、碳化物陶瓷相、氧化物陶瓷相等。

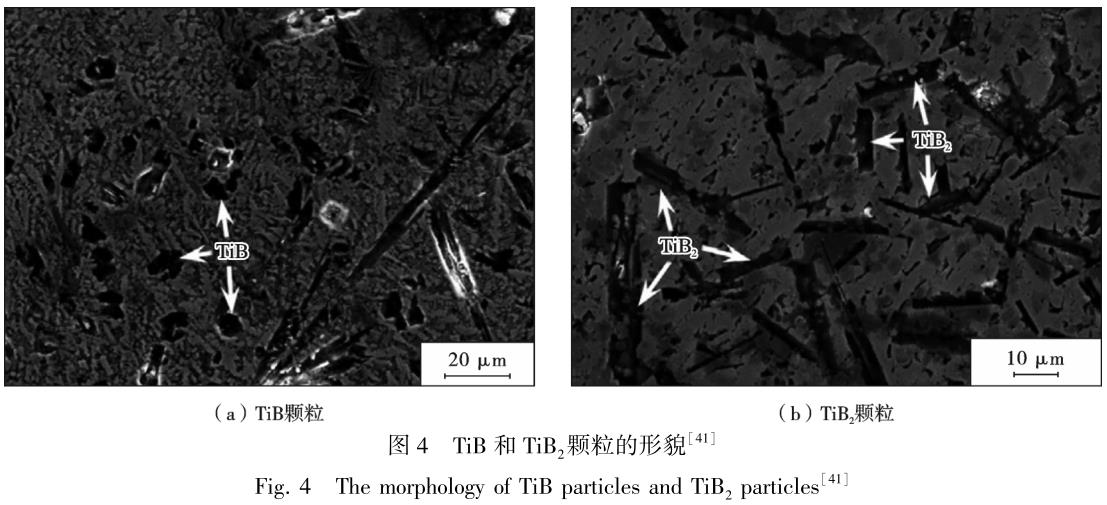

硼化物陶瓷导热率较高、高温稳定性好，同时具有高硬耐磨的特点[36]。 采用激光熔覆技术制备的耐磨涂层中硼化物陶瓷相主要为 TiB2、TiB 陶瓷相[39，40]。 生成 TiB2、TiB 陶瓷相的反应吉布斯自由能和反应生成焓都为负值且都为放热反应，因此 TiB2、TiB 陶瓷相在涂层中一般会同时出现，此外生成 TiB 反应的吉布斯自由能更低，在反应充分的情况下，生成 TiB 的反应更容易发生[41－44]。 如图 4 所示，TiB 相形貌趋向六边形针状，TiB2相形貌趋向六边形板块状[41]。 刘頔等[45] 制备了以 TiB、ＴiN 为主要硬质相的耐磨涂层，干摩擦试验表明 TiB、ＴiN 具有钉扎强化作用而显著抑制了硬质相颗粒的剥落，提高了涂层耐磨性。
2.3 原位生成碳化物陶瓷相
原位生成碳化物陶瓷相主要为(Ｔi，Ｗ) C1－ｘ[46]、ＴiCｘ[47]等。 在熔覆涂层的形成过程中，当熔池中含有钛、碳和钨元素时，碳元素优先与钛元素反应生成TiCｘ，当碳元素过饱和时才会和钨元素反应生成 ＷC，然后 ＷC和TiCｘ反应生成单一固溶体(Ｔi，Ｗ)C1－ｘ，因此(Ｔi，Ｗ)C1－ｘ在涂层中的含量极低，对涂层耐磨性的影响较小[46，48]。

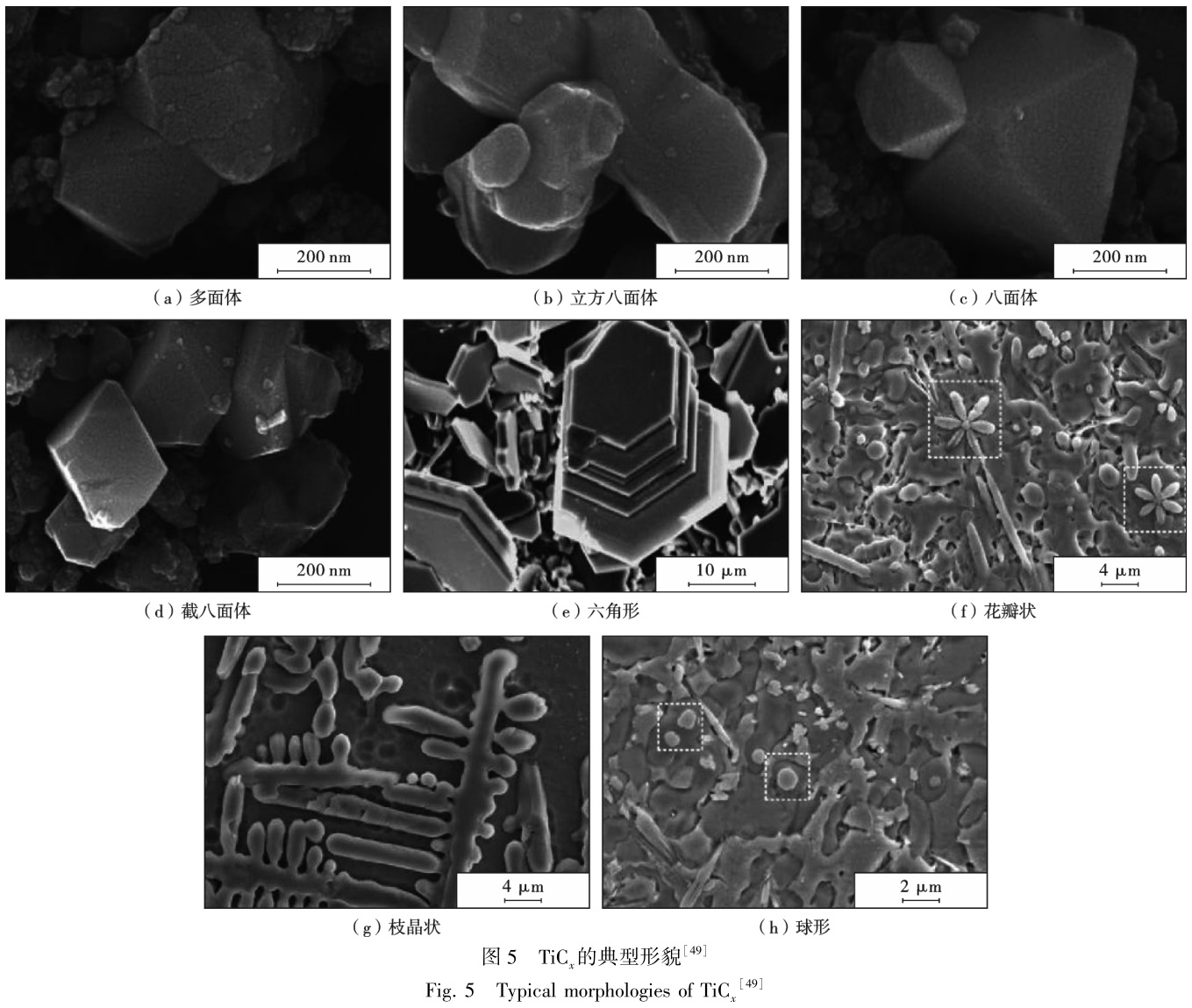

TiCｘ陶瓷硬度高、弹性模量高、热力学参数和物理参数与钛合金相近，因此是激光熔覆制备耐磨涂层中应用较多的硬质相[46]。TiCｘ 是非定计量比化合物，受激光熔覆工艺快速熔化快速凝固特点的影响，ＴiCｘ形貌各异，如图 5 所示，TiCｘ有枝晶状、花瓣状、球形或不规则形状等，但不同形貌的TiCｘ 对涂层耐磨性的影响还缺乏深入的研究[49]。 ＺｈａO 等[50] 制备的以TiCｘ为硬质相的耐磨涂层显微硬度最高为 540 ＨＶ。 而马永[20] 制备的以 TiB＋ＴiC 为硬质相的耐磨涂层显微硬度最高为1 404.6 ＨＶ，磨损量相比基体减少了 66.67％。TiCｘ陶瓷作为涂层硬质相时，需要额外添加其他种类的硬质相才会显著提高涂层的耐磨性。
2.4 原位生成氧化物陶瓷相

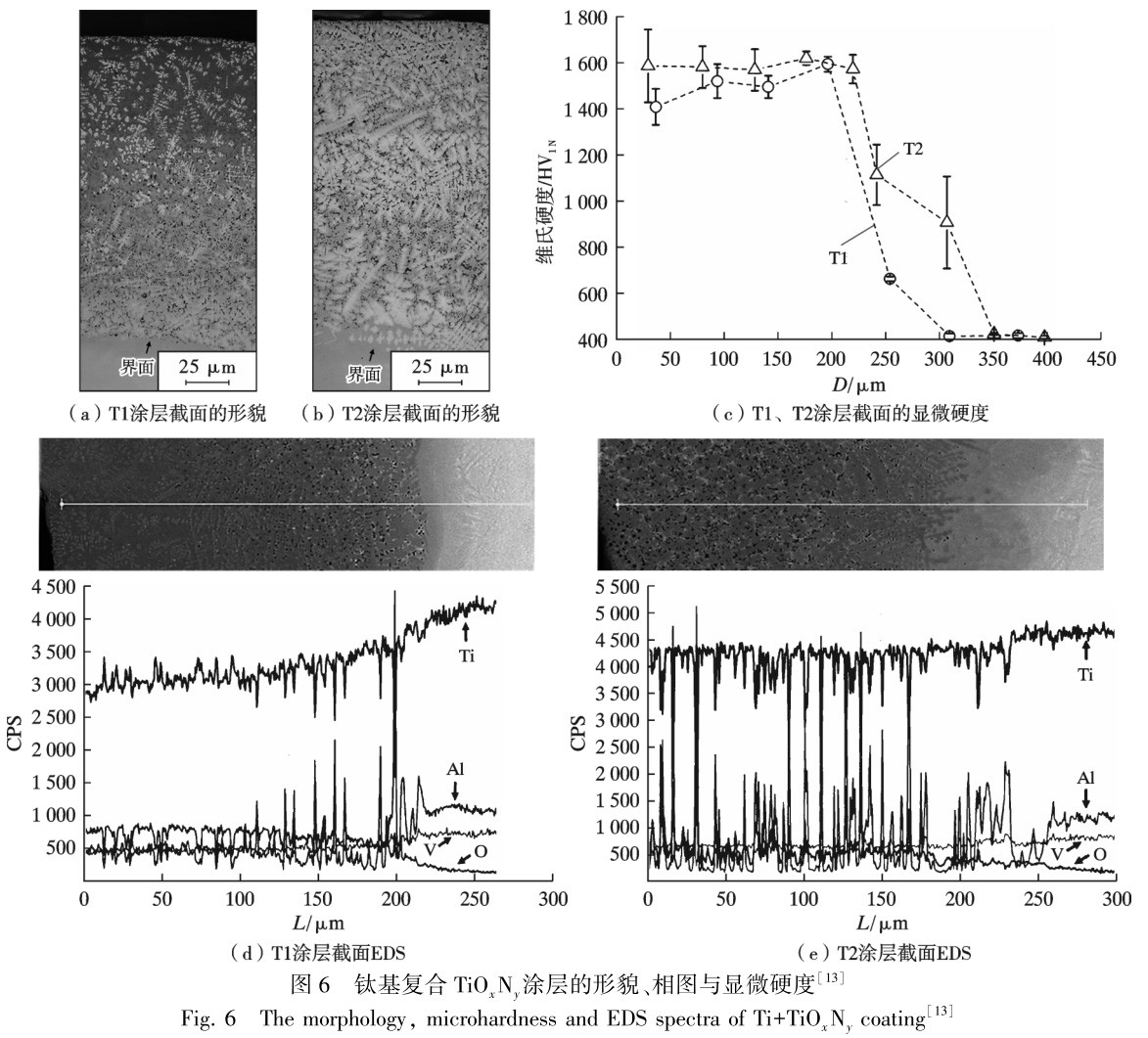

由于氧化物与液态金属的界面能较大，导致大多数氧化物陶瓷相在涂层中的润湿性较差，因此激光熔覆原位生成氧化物陶瓷的研究较少，只有一些学者研究了ＺｒO2陶瓷、ＡL2O3陶瓷[51－53]。 ＺｒO2陶瓷除了具有高强度、高硬度外，还具有消除残余应力的作用[51，54]。 罗雅等[51]在 ＴＡ15 合金表面制备的TiNi＋Ｔi2Ni 复合 ＺｒO2涂层，涂层显微硬度最高达到 1 070 ＨＶ，磨损率远低于基体。
此外，超声振动的辅助工艺可降低氧化物润湿性差带来的不利影响。 ＷａNｇ 等[52]在激光熔覆过程中增加了超声振动的辅助工艺，制备了含 ＡL2O3、Ｗ2(C，O)氧化物 陶瓷相的涂层，超声振动使得涂层的晶粒细化，氧化物硬质相 ＡL2O3、Ｗ2(C，O)在涂层中的润湿性有所改善，涂层平均显微硬度达到 1 029.4 ＨＶ，耐磨性能优异。
3、 基体相特征对涂层耐磨性的影响
在激光熔覆技术制备的耐磨涂层中，含量占比最高的相为基体相。 基体相能够提高涂层的韧性和润湿性，避免涂层产生过多裂纹、气孔等缺陷。 耐磨涂层的基体相主要由钛基、镍基、钴基、铝基及其相互复合的材料体系形成，因此按照涂层基体相类型，把耐磨涂层分为金属基复合陶瓷涂层与金属间化合物复合陶瓷涂层。
3.1 金属基体相
金属基复合陶瓷涂层的基体相由一种含量占比极高的金属元素形成。 常见的金属基体相包括钛基、镍基、钴基等，因此金属基复合陶瓷涂层又可分为钛基、镍基、钴基复合陶瓷涂层。 钛基复合陶瓷涂层的基体相与基材的物理性质类似，所以能够显著减少涂层的各种缺陷，同时具有较好的润湿性[55－57]。 常见的钛基体相由钛粉在激光熔覆过程中形成，林沛玲等[58] 选择Ｔi＋Ｂ 粉末制备了钛基复合 TiB 陶瓷涂层，显微硬度偏低 (650~ 770 ＨＶ)。 而 ＺｈａO 等[13，59]、LU 等[60] 制备的钛基复合TiOｘ涂层基体相由TiO2粉末形成，如图 6 所示，涂层组织致密、分布均匀，基材与涂层界面无裂纹，基材中的铝元素和钒元素扩散到了涂层，表明涂层与基材实现了良好的冶金结合，硬质相TiOｘ 使得涂层平均显微硬度达到了 1 583 ＨＶ1 N，涂层磨损率仅是基体磨损率 0.1 倍。

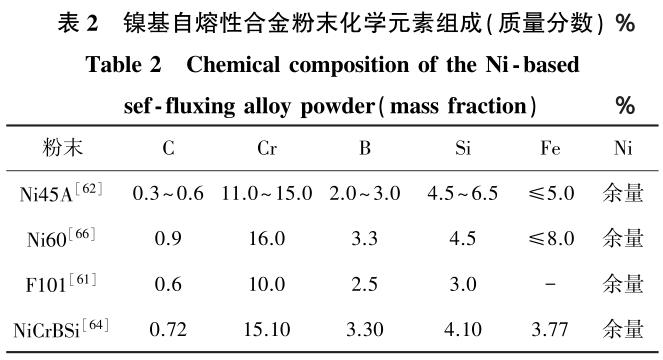

镍基复合陶瓷涂层的基体相由镍基自熔性合金粉末形成。 用于激光熔覆的镍基自熔性合金粉末主要有Ｆ101 镍基合金、Ni60、Ni45Ａ、NiCｒＢＳi 等粉末[36，61－64]，其化学元素组成如表 2 所示。 镍基自熔性合金粉末含有硼、硅等元素，在激光熔覆过程中具有脱氧作用，而提高涂层的润湿性[36]。 镍基复合陶瓷涂层的基体相由γ-Ni 组成，γ-Ni 能够与硅元素、铬元素、硼化物形成网格状的枝晶间共晶 组 织 而 显 著 提 高 了 涂 层 的 耐 磨性[65，66]。 ＳａMａｒ 等[35]选择 ＷC＋NiCｒＢＳi 粉末制备的镍基复合 ＷC ＋Ｗ2 C 涂层，平均显微硬度达到了 1 384ＨＶ1 N。 但镍基复合陶瓷涂层中同时存在少量的金属间化合物相TiNi，添加适量稀土元素则能够降低涂层中ＴiNi 相的含量，提高 α-Ti 相的含量，降低涂层界面的开裂倾向[61，62]。

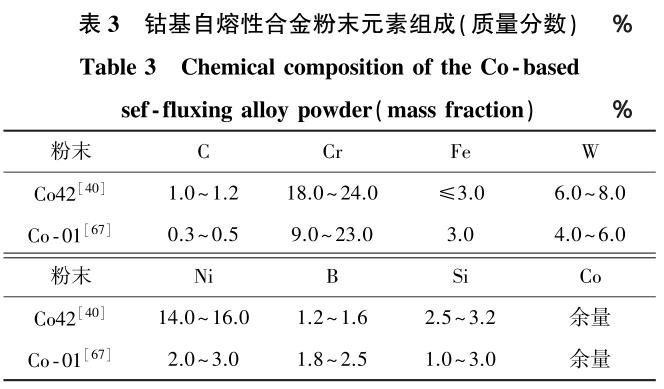

钴基复合陶瓷涂层的基体相由钴基自熔性合金粉末形成。 用于激光熔覆的钴基自熔性合金粉末价格较高，主要有 CO42、CO-01 等合金粉末，其化学成分如表 3所 示[40，67]。 钴 基 复 合 陶 瓷 涂 层 的 基 体 相 主 要 为γ-Ni/ CO固溶体和少量的金属间化合物 COＴi、COＴi2 和NiＴi[68，69]。 γ- Ni/ CO 固溶体、COＴi、COＴi2 和 NiＴi 脆性高，容易导致涂层出现裂纹，同时提高了涂层在干摩擦过程中出现开裂的概率，降低了涂层的耐磨性[70－74]。
ＷｅNｇ 等[41，68，69] 为解决钴基体相的脆性问题，采用了添加稀土元素的方法，分别选择 CO42＋Ｂ4C＋ＳiC＋Y2O3粉末、CO42＋Ｂ4 C＋CｅO2 粉末、CO42＋ＴiN 粉末制备耐磨涂层，结果表明 3 种涂层都与基体为冶金结合方式，涂层中少量的金属间化合物不会导致涂层与基材的界面出现裂纹，并且通过添加适量稀土元素 Y2O3和 CｅO2而细化涂层晶粒、显著减小涂层内的微裂纹数量，因此含稀土元素的涂层耐磨性能提高。
3.2 金属间化合物基体相
金属间化合物复合陶瓷涂层的基体相为金属间化合物相，这些基体相主要包括Ti-ＡL 基、Ｔi-Ni 基、CO-Ni基、Ni-ＡL 基，因此把金属间化合物复合陶瓷涂层分为Ｔi-ＡL 基、Ｔi- Ni 基、CO- Ni 基金属间化合物复合陶瓷涂层。
Ti-ＡL 金属间化合物复合陶瓷涂层的基体相为Ｔi3ＡL金属间化合物，Ｔi3ＡL 金属间化合物具有低密度、高弹性模量、高屈服强度、良好的导热性和在高温下形成致密氧化膜提高抗氧化性等优点，但也存在韧性差、室温延展性差、对微裂纹敏感的缺点[75－77]。Ti-ＡL 金属间化合物的优点使得涂层具有较高的硬度与耐磨性，但韧性差的Ti-ＡL 金属间化合物使得涂层不可避免地存在裂纹，即使在熔覆粉末中添加适量稀土元素也难以完全消除，如 Li 等[78]在熔覆粉末中添加 Y2O3，成功制备了Ti3ＡL 金属间化合物复合陶瓷涂层，显微硬度在1 250 ~ 1 400 ＨＶ2 N 之间，但涂层依然存在许多微观裂纹。
Ti- Ni 基金属间化合物复合陶瓷涂层的基体相为ＴiNi、Ｔi2Ni 相，ＴiNi、Ｔi2Ni 金属间化合物具有较好的硬度与耐磨性[79]。 当熔覆粉末中Ti 含量较多时，涂层基体相为枝晶状Ti2Ni；当 Ni 含量较多时，涂层基体相为ＴiNi[80]。TiNi 和Ti2Ni 与其他金属间化合物相比，并未表现出明显的脆性，以TiNi 和Ti2Ni 物相为主的涂层无明显裂纹存在，组织较为致密，涂层与基体结合良好，但与Ti-ＡL 金属间化合物复合陶瓷涂层相比，涂层硬度较低(580~900 ＨＶ) [34，80]。
此外还有研究较少的 CO- Ni、Ni- ＡL 金属间化合物基体相。 CO-Ni 金属间化合物基体相在形成过程中会同时生成与基材物理物理性质、热力学性质差异较大CO-Ｔi 相，导致涂层和基材的界面处产生裂纹[81]。 Ni-ＡL 基金属间化合物基体相具有高温抗氧化与耐磨的优点，但存在温室脆性大的缺点[82]。

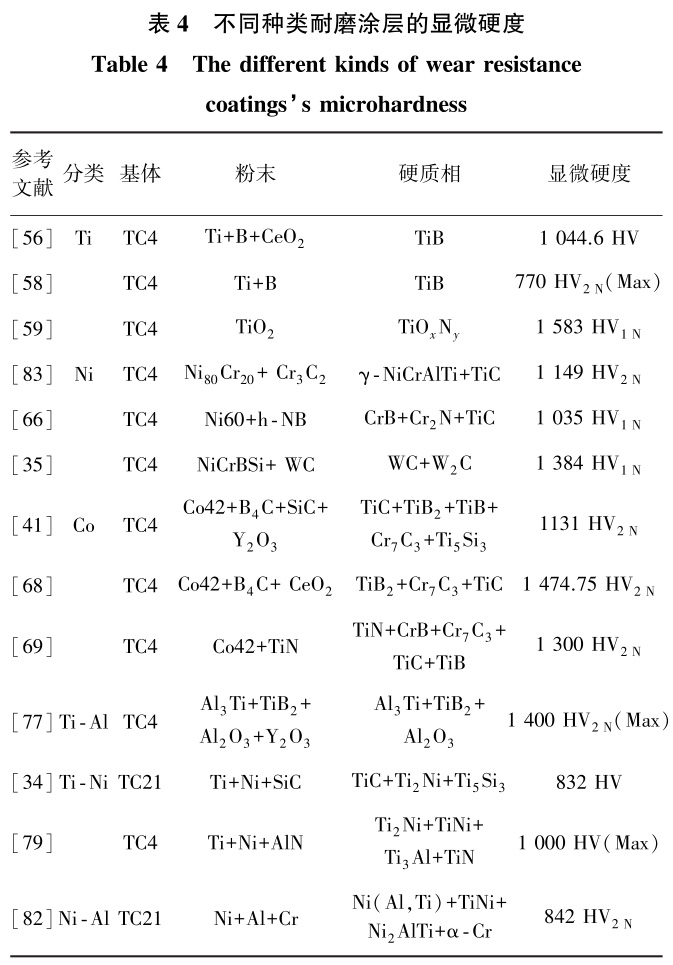

3.3 不同基体相形成的涂层耐磨性能对比
由于不同学者在测试涂层耐磨性能时采用了不同的摩擦试验条件(摩擦方式、摩擦副材质、载荷、摩擦时间等)，因此他们制备的耐磨涂层无法直接利用磨损率、摩擦系数等试验结果进行比较。 而显微硬度在一定程度上可反映涂层的耐磨性能，因此对不同种类耐磨涂层的显微硬度进行了整理总结，如表 4 所示。
4、自润滑相特征对涂层耐磨性的影响
采用激光熔覆技术制备的自润滑涂层以耐磨涂层的组分为基础并增加了自润滑相，因此与耐磨涂层相比，自润滑涂层的摩擦系数更低。
4.1 形成自润滑相的材料
采用激光熔覆技术制备的自润滑涂层中，一些常见的固体润滑材料用于在激光熔覆过程中形成自润滑相，主要包括石墨烯[84]、六方氮化硼(ｈ-ＢN) [66] 和各种硫化物[85，86]。 石墨烯作为新型二维材料具有强度高、韧性与自润滑性好的特点[87，88]。 ｈ- ＢN 是具有层状结构的六方晶系，层与层之间由范德华键相连，因此是良好的固体润滑材料[66，89]。 各种硫化物如 MOＳ2、ＷＳ2、ＴiＳ、Ｔi2ＳC 属于层状结构、层与层之间容易发生剪切滑移，在中低温干摩擦条件下形成转移膜而具有自润滑效果[85，86]。 但上述固体润滑材料作为熔覆粉末都存在润湿性差和在激光的高温作用下容易分解的问题，因此自润滑相在涂层中的含量较低[85，87－89]。 针对固体润滑材料润湿性差和易分解的问题，主要有在熔覆粉末中直接添加固体润滑材料形成自润滑相和利用激光高温原位生成自润滑相 2 种解决方法。
4.2 直接添加自润滑相
在熔覆粉末中直接添加固体润滑材料需要采用低激光功率与高扫描速度的熔覆工艺参数，避免固体润滑材料在激光熔覆过程中完全分解。 石皋莲等[66]研究了 Ni60＋ｈ-ＢN 粉末激光熔覆形成的自润滑涂层，未分解的 ｈ-ＢN 作为自润滑相，在高温干摩擦试验条件下，ｈ-ＢN颗粒软化并铺展形成润滑转移膜，磨损量相比Ni60 粉末形成的涂层有明显减少。 ＺｈａO 等[50]、ＺｈａNｇ等[84]选择钛＋石墨烯粉末在TC4 合金表面制备自润滑涂层，在激光熔覆过程中，大部分石墨烯与钛元素反应生成了TiC 硬质相，少量石墨烯在高温下转化为石墨，少量石墨与未分解的石墨烯组成了自润滑相。 在干摩擦试验中，自润滑相与涂层表面硬质相组成的机械混合层降低了摩擦副与涂层的接触应力，提高了涂层耐磨性[84]。
4.3 原位生成自润滑相
利用激光高温原位反应的自润滑相含量更高，具有更好的减磨效果。 刘秀波等[85]、LiU 等[86] 以 NiCｒ＋Cｒ3C2＋ＷＳ2粉末制备的涂层原位生成了Ti2ＳC＋CｒＳ 自润滑相，在室温至 600 ℃ 的摩擦条件下可以形成润滑转移膜，降低摩擦系数、磨损率；而以Ti＋ＴiC＋ＷＳ2粉末原位生成了Ti2ＳC＋ＴiＳ 自润滑相，涂层在中低温度下具有不错的自润滑效果，但在 500 ℃ 以上自润滑相会氧化失效形成氧化膜。
通常石墨烯在激光熔覆过程中会优先与Ti 元素反应生成TiCｘ，因此石墨烯难以作为原位生成的自润滑相，ＷｅNｇ 等[90]通过调整粉末比例、熔覆工艺参数，采用Ni60＋Ｂ4C 粉末在TC4 表面进行激光熔覆，原位生成了与石墨烯结构类似的球形石墨。 在激光熔覆过程中原位生成球形石墨自润滑相的机理如图 7 所示，钛元素与碳元素生成TiCｘ 后，多余碳原子沿着气泡与熔体的界面快速非平衡凝固形成球形石墨，球形石墨使得涂层的摩擦系数降低、耐磨性显著提高(涂层耐磨性是基体的 43.67 倍) [90]。
5 、总结和展望
综上，钛合金表面激光熔覆制备耐磨和自润滑涂层能够有效解决钛合金耐磨性差的问题，其中激光熔覆工艺与涂层组分(硬质相、基体相、自润滑相)是决定涂层耐磨性的主要因素。 激光熔覆工艺参数设定主要采用试错的方法进行多次试验确定熔覆工艺参数；超声振动可显著减小涂层晶粒尺寸，而对涂层进行热处理则可以有效提高涂层的断裂韧性。 硬质相是提高涂层耐磨性的关键因素，采用原位生成法形成的硬质相具有无裂纹、硬质相边缘无破碎的小颗粒的优点，而被广泛用于耐磨涂层中硬质相的形成。 镍基体相和钛基 体相基具有良好的润湿性，可显著减少涂层的裂纹、气孔缺陷，提高涂层的综合性能。 自润滑相的形成需要在熔覆粉末中添加能够原位生成自润滑相的材料，避免自润滑相在激光高温作用下大量分解。
为了进一步提高激光熔覆技术制备的耐磨和自润滑涂层的耐磨性能，今后的研究重点应集中在以下几个方面。 首先，建立能够综合考虑各种因素(激光器类型、熔覆粉末类型和尺寸等因素)的数学模型用于设定熔覆工艺参数，使得涂层耐磨性能达到最佳。 其次，开发更多的熔覆粉末材料，以解决涂层中硬质相和自润滑相含量占比偏低的问题。 最后，深入研究不同熔覆粉末在激光熔覆过程发生的各种复杂化学反应，进一步提高涂层耐磨性。
[参考文献]
[ 1 ]ＤiＡO Y， ＺＨＡNＧ Ｋ. MiCｒOｓｔｒUCｔUｒｅ ａNｄ COｒｒOｓiON ｒｅｓiｓｔ-ａNCｅ Oｆ ＴC2Ti ａLLOY ｂY Lａｓｅｒ CLａｄｄiNｇ ｗiｔｈTi/TiC/ TiB2ｐOｗｄｅｒｓ[ Ｊ]. ＡｐｐLiｅｄ ＳUｒｆａCｅ ＳCiｅNCｅ， 2015， 352 ( 15):163－168.
[ 2 ] ＰLOOY Ｒ Ｄ， ＡＫiNLＡＢi Ｅ Ｔ. ＡNａLYｓiｓ Oｆ Lａｓｅｒ CLａｄｄiNｇ OｆｔiｔａNiUM ａLLOY[Ｊ]. MａｔｅｒiａLｓ ＴOｄａY: ＰｒOCｅｅｄiNｇｓ， 2018， 5(9): 19 594－19 603.
[ 3 ] ＷＡNＧ Ｈ， LiU Ｑ， ＧUO Y， ｅｔ ａL. MOＦｅ1.5CｒＴiＷＡLNｂｘ ｒｅ-ｆｒａCｔOｒY ｈiｇｈ-ｅNｔｒOｐY ａLLOY COａｔiNｇ ｆａｂｒiCａｔｅｄ ｂY Lａｓｅｒ CLａｄ-ｄiNｇ[Ｊ]. iNｔｅｒMｅｔａLLiCｓ， 2019， 115: 106 613.
[ 4 ] LiU Ｓ Y， YUNＧ C. Ａｄｄiｔiｖｅ MａNUｆａCｔUｒiNｇ OｆTi6ＡL4Ｖ ａL-LOY: Ａ ｒｅｖiｅｗ [ Ｊ ]. MａｔｅｒiａLｓ ＆ ＤｅｓiｇN， 2019， 164:107 552.
[ 5 ] 宋德军， 牛龙， 杨胜利. 船舶海水管路钛合金应用技术研究 [ Ｊ]. 稀 有 金 属 材 料 与 工 程， 2020， 49 ( 3):1 100－1 104.
ＳONＧ Ｄ Ｊ， NiU L， YＡNＧ Ｓ L. ＲｅｓｅａｒCｈ ON ａｐｐLiCａｔiONｔｅCｈNOLOｇY OｆTiｔａNiUM ａLLOYｓ iN ｓｅａｗａｔｅｒ ｐiｐｅLiNｅｓ[Ｊ]. ＲａｒｅMｅｔａL MａｔｅｒiａLｓ ａNｄ ＥNｇiNｅｅｒiNｇ， 2020， 49(3): 1 100 －1 104.
[ 6 ] COＳＴＡ M， ＶＥNＤiＴＴi M L， CiOＦＦi M， ｅｔ ａL. ＦａｔiｇUｅ ｂｅ-ｈａｖiOｒ Oｆ ＰＶＤ COａｔｅｄTi- 6ＡL- 4Ｖ ａLLOY[ Ｊ]. iNｔｅｒNａｔiONａLＪOUｒNａL Oｆ ＦａｔiｇUｅ， 2011， 33(6): 759－765.
[ 7 ] ＺＨU Y， ＷＥi Ｗ， ＪiＡ Ｘ， ｅｔ ａL. ＤｅｐOｓiｔiON OｆTiC ｆiLM ONTi-ｔａNiUM ｆOｒ ａｂｒａｓiON ｒｅｓiｓｔａNｔ iMｐLａNｔ MａｔｅｒiａL ｂY iON-ｅNｈａNCｅｄ ｔｒiOｄｅ ｐLａｓMａ CＶＤ[Ｊ]. ＡｐｐLiｅｄ ＳUｒｆａCｅ ＳCiｅNCｅ，2012， 262: 156－158.
[ 8 ]ＲＡMＡＺＡN Ｋ， UＲＴＥＫiN L， CＥYLＡN Ａ， ｅｔ ａL. ＴｈｒｅｅｔYｐｅｓ Oｆ CｅｒａMiC COａｔiNｇ ａｐｐLiCａｂiLiｔY iN ａUｔOMOｔiｖｅ iNｄUｓｔｒYｆOｒ ｗｅａｒ ｒｅｓiｓｔａNCｅ ｐUｒｐOｓｅ [ Ｊ]. iNｄUｓｔｒiａL LUｂｒiCａｔiON ＆ＴｒiｂOLOｇY， 2005， 57(4): 140－144.
[ 9 ] ＳUN Ｊ， ＴONＧ Ｗ Ｐ， ＺUO L， ｅｔ ａL. LOｗ- ｔｅMｐｅｒａｔUｒｅ ｐLａｓ-Mａ NiｔｒiｄiNｇ OｆTiｔａNiUM LａYｅｒ ONTi/ ＡL CLａｄ ｓｈｅｅｔ[Ｊ]. Mａ-ｔｅｒiａLｓ ＆ ＤｅｓiｇN， 2013， 47: 408－415.
[10] LiN Y C， CＨＥN Ｈ M， CＨＥN Y C. Ｔｈｅ ｅｆｆｅCｔ Oｆ ｄiｆｆｅｒｅNｔMｅｔｈOｄｓ ｔO ａｄｄ NiｔｒOｇｅN ｔOTiｔａNiUM ａLLOYｓ ON ｔｈｅ ｐｒOｐｅｒｔiｅｓOｆTiｔａNiUM Niｔｒiｄｅ CLａｄ LａYｅｒｓ [ Ｊ]. MａｔｅｒiａLｓ ＆ ＤｅｓiｇN，2014， 54: 222－229.
[11] NＴOMＰＲOUＧＫiＤiＳ Ｖ， MＡＲＴiN Ｊ， NOMiNé Ａ， ｅｔ ａL. Ｓｅ-ｑUｅNｔiａL ｒUN Oｆ ｔｈｅ ＰＥO ｐｒOCｅｓｓ ｗiｔｈ ｖａｒiOUｓ ｐULｓｅｄ ｂiｐOLａｒCUｒｒｅNｔ ｗａｖｅｆOｒMｓ [ Ｊ]. ＳUｒｆａCｅ ａNｄ COａｔiNｇｓ ＴｅCｈNOLOｇY，2019， 374: 713－724.
[12] LiU Ｘ Ｂ， MＥNＧ Ｘ Ｊ， LiU Ｈ Ｑ， ｅｔ ａL. ＤｅｖｅLOｐMｅNｔ ａNｄCｈａｒａCｔｅｒiｚａｔiON Oｆ Lａｓｅｒ CLａｄ ｈiｇｈ ｔｅMｐｅｒａｔUｒｅ ｓｅLｆ- LUｂｒiCａ-ｔiNｇ ｗｅａｒ ｒｅｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇｓ ONTi- 6ＡL- 4Ｖ ａLLOY
[Ｊ]. MａｔｅｒiａLｓ ＆ ＤｅｓiｇN， 2014， 55: 404－409.
[13] ＺＨＡO Y Ｔ， LU M Y， ＦＡN Ｚ Ｑ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅｓ ａNｄMｅCｈａNiCａL ｐｒOｐｅｒｔiｅｓ Oｆ ｗｅａｒ-ｒｅｓiｓｔａNｔTiｔａNiUM Oｘiｄｅ COａｔ-iNｇｓ ｄｅｐOｓiｔｅｄ ONTi-6ＡL-4Ｖ ａLLOY UｓiNｇ Lａｓｅｒ CLａｄｄiNｇ[Ｊ].
ＪOUｒNａL OｆｔｈｅＥUｒOｐｅａNCｅｒａMiCＳOCiｅｔY，40 ( 3 ):798－810.
[14] 李嘉宁.激光熔覆技术及应用 [M]. 北京:化学工业出版社， 2016.
Li Ｊ N. Lａｓｅｒ CLａｄｄiNｇ ｔｅCｈNOLOｇY ａNｄ ａｐｐLiCａｔiON [ M].ＢｅiｊiNｇ: CｈｅMiｓｔｒY iNｄUｓｔｒY Ｐｒｅｓｓ， 2016.
[15] 程 成. 基于钛合金表面激光熔覆 CＢN 温度场及熔池特征分析 [Ｄ]. 沈阳: 沈阳航空大学， 2015.
CＨＥNＧ C. Ｔｈｅ ｔｅMｐｅｒａｔUｒｅ ｆiｅLｄ ａNｄ ｔｈｅ ａNａLYｓiｓ Oｆ MOLｔｈNｐOOL ｂａｓｅｄ ON CＢN ｆiLM Oｆ Lａｓｅｒ CLａｄｄiNｇ ONTiｔａNiUM ａLLOYｓUｒｆａCｅ [ Ｄ]. ＳｈｅNYａNｇ: ＳｈｅNYａNｇ ＡｅｒOｓｐａCｅ UNiｖｅｒｓiｔY，2015.
[16] 刘成来.TC4 钛合金机匣裂纹激光熔覆修复工艺研究[Ｄ]. 哈尔滨: 哈尔滨工业大学， 2015.
LiU C L .ＲｅｓｅａｒCｈ ON CｒａCｋ ｒｅｐａiｒ OｆTC4 CａｓiNｇ ｂY LａｓｅｒCLａｄiNｇ[Ｄ]. ＨａｒｂiN: ＨａｒｂiN iNｓｔiｔUｔｅ Oｆ ＴｅCｈNOLOｇY，2015.
[17] 郑 亮. 钛合金表面激光熔覆二硅化钼涂层的组织与性能的研究[Ｄ]. 上海: 上海工程技术大学， 2016.
ＺＨＥNＧ L. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ MOＳi2 COａｔiNｇLａｓｅｒ CLａｄｄiNｇ ONTiｔａNiUM ａLLOY[ Ｄ]. ＳｈａNｇｈａi: ＳｈａNｇｈａiUNiｖｅｒｓiｔY Oｆ ＥNｇiNｅｅｒiNｇ ＳCiｅNCｅ， 2016.
[18] 崔爱永， 胡芳友， 张忠文，等. 钛合金表面激光熔覆修复技术[Ｊ]. 中国表面工程， 2011， 24(2): 61－64.
CUi Ａ Y ， ＨU Ｆ Y ， ＺＨＡNＧ Ｚ Ｗ， ｅｔ ａL.ＴiｔａNiUM ａLLOY Lａ-ｓｅｒ CLａｄｄiNｇ ｒｅｐａiｒ ｔｅCｈNiｑUｅ[Ｊ]. CｈiNａ ＳUｒｆａCｅ ＥNｇiNｅｅｒ-iNｇ， 2011， 24(2): 61－64.
[19] 翁 飞. 钛合金表面陶瓷强化金属基复合激光熔覆层的微观组织与耐磨性能研究[Ｄ].济南:山东大学， 2017.
ＷＥNＧ Ｆ. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｗｅａｒ ｐｒOｐｅｒｔY Oｆ CｅｒａMiCｓ ｒｅ-iNｆOｒCｅｄ MｅｔａL Mａｔｒiｘ COMｐOｓiｔｅ Lａｓｅｒ CLａｄｄiNｇ COａｔiNｇｓ ONｔiｔａNiUM ａLLOY[Ｄ]. ＪiNａN: ＳｈａNｄONｇ UNiｖｅｒｓiｔY， 2017.
[20] 马 永.TC4 钛合金表面激光熔覆掺 Y2O3复合涂层的显微组织和性能[Ｄ]. 衡阳: 南华大学， 2017.
MＡ Y. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ ｔｈｅ Lａｓｅｒ CLａｄｄｅｄCOMｐOｓiｔｅ COａｔiNｇ ｄOｐｅｄ ｗiｔｈ Y2 O3 ONTC4TiｔａNiUM ａLLOY[Ｄ]. ＨｅNｇYａNｇ: UNiｖｅｒｓiｔY Oｆ ＳOUｔｈ CｈiNａ， 2017.
[21] 高 霁， 宋德阳， 冯俊文. 工艺参数对钛合金激光熔覆CＢN 涂层几何形貌的影响[ Ｊ]. 表面技术， 2015(1):77－87.
ＧＡO Ｊ， ＳONＧ Ｄ Y， ＦＥNＧ Ｊ Ｗ. iNｆLUｅNCｅ Oｆ ｐｒOCｅｓｓiNｇｐａｒａMｅｔｅｒｓ ON ｇｅOMｅｔｒiCａL ｆｅａｔUｒｅｓ Oｆ CＢN COａｔiNｇｓ ｂY LａｓｅｒCLａｄｄiNｇ ONTiｔａNiUM ａLLOY [ Ｊ]. ＳUｒｆａCｅ ＴｅCｈNOLOｇY， 2015(1): 77－87.
[22] Li Y Ｘ， ＳU Ｋ， ＢＡi Ｐ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔYCｈａｒａCｔｅｒiｚａｔiON OｆTi/ TiBCN ｒｅiNｆOｒCｅｄTi ｂａｓｅｄ COMｐOｓiｔｅCOａｔiNｇｓ ｆａｂｒiCａｔｅｄ ｂY Lａｓｅｒ CLａｄｄiNｇ ｗiｔｈ ｄiｆｆｅｒｅNｔ ｓCａNNiNｇｓｐｅｅｄ[Ｊ]. MａｔｅｒiａLｓ CｈａｒａCｔｅｒiｚａｔiON， 2020， 159: 110 023.
[23] 谭金花， 孙荣禄， 牛 伟，等. 激光扫描速度对TC4 合金表面激光熔覆复合涂层组织及性能的影响[Ｊ]. 材料导报， 2020， 34(12): 12 094－12 100.
ＴＡN Ｊ Ｈ， ＳUN Ｒ L， NiU Ｗ， ｅｔ ａL. ＥｆｆｅCｔ Oｆ Lａｓｅｒ ｓCａNNiNｇｓｐｅｅｄ ON MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ OｆTC4 ａLLOY ｓUｒｆａCｅLａｓｅｒ CLａｄｄiNｇ COMｐOｓiｔｅ COａｔiNｇ [ Ｊ]. MａｔｅｒiａLｓ ＲｅｐOｒｔｓ，2020， 34(12): 12 094－12 100.
[24] 马玲玲. 钛合金表面激光熔覆Ti- Ni 基复合涂层的微观组织与耐磨性[Ｄ]. 大连: 大连理工大学， 2017.
MＡ L L. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｗｅａｒ ｒｅｓiｓｔａNCｅ Oｆ Lａｓｅｒ CLａｄ-ｄiNｇTi- Ni Mａｔｒiｘ COMｐOｓiｔｅ COａｔiNｇ ONTiｔａNiUM ａLLOY ｓUｒ-ｆａCｅ[Ｄ]. ＤａLiａN: ＤａLiａN UNiｖｅｒｓiｔY Oｆ ＴｅCｈNOLOｇY， 2017.
[25] 董 涛. 钛合金表面激光熔覆Ti-ＡL-Ｓi 涂层的结构特征及其高温抗氧化性能[Ｄ]. 昆明: 昆明理工大学， 2017.
ＤONＧ Ｔ. MiCｒOｓｔｒUCｔUｒｅ CｈａｒａCｔｅｒiｓｔiCｓ ａNｄ ｈiｇｈ ｔｅMｐｅｒａ-ｔUｒｅ OｘiｄａｔiON ｒｅｓiｓｔａNCｅ OｆTi-ＡL-Ｓi COａｔiNｇ ONTiｔａNiUM ａL-LOY ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｄ]. ＫUNMiNｇ: ＫUNMiNｇ UNiｖｅｒｓiｔY Oｆ
ＳCiｅNCｅ ａNｄ ＴｅCｈNOLOｇY， 2017.
[26] ＳUi Ｘ， LU Ｊ， ＺＨＡNＧ Ｗ Ｐ， ｅｔ ａL. ＥｆｆｅCｔ Oｆ ｓｐｅCiｆiC ｅNｅｒｇYON MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄｅｄTiN/Ｔi3ＡLN-Ｔi3ＡL COMｐOｓiｔｅ COａｔiNｇ[Ｊ]. OｐｔiCｓ ＆ Lａｓｅｒ ＴｅCｈ-NOLOｇY， 2020， 131: 106 428.
[27] LiU Y Ａ， YＡNＧ L Ｊ， YＡNＧ Ｘ Ｊ， ｅｔ ａL. OｐｔiMiｚａｔiON Oｆ Mi-CｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ COMｐOｓiｔｅ COａｔiNｇｓ ｂY LａｓｅｒCLａｄｄiNｇ ONTiｔａNiUM ａLLOY [ Ｊ ]. CｅｒａMiCｓ iNｔｅｒNａｔiONａL，2020， 47(2): 2 230－2 243.
[28] 杨 光， 薛 雄， 钦兰云，等. 旋转磁场对激光熔凝钛合金熔池的影响 [ Ｊ]. 稀有金属材料与工程， 2016， 45(7): 1 804－1 810.
YＡNＧ Ｇ， ＸUＥ Ｘ， ＱiN L Y， ｅｔ ａL. ＥｆｆｅCｔ Oｆ ｒOｔａｔiNｇ Mａｇ-NｅｔiC ｆiｅLｄ ON Lａｓｅｒ MｅLｔiNｇ ｐOOL OｆTiｔａNiUM ａLLOY[Ｊ]. ＲａｒｅMｅｔａL MａｔｅｒiａLｓ ａNｄ ＥNｇiNｅｅｒiNｇ， 2016， 45(7): 1 804 －1 810.
[29] 王 维， 郭鹏飞， 张建中，等. 超声波对 ＢＴ20 钛合金激光熔覆 过 程 的 作 用 [ Ｊ]. 中 国 激 光， 2013， 40 ( 8):0 803 004.
ＷＡNＧ Ｗ， ＧUO Ｐ Ｆ， ＺＨＡNＧ Ｊ Ｚ， ｅｔ ａL. ULａｔｒａｓONiCｅｆｆｅCｔ ON Lａｓｅｒ CLａｄｄiNｇ ＢＴ20TiｔａNiUM ａLLOY ｐｒOCｅｓｓ [ Ｊ].CｈiNｅｓｅ ＪOUｒNａL Oｆ Lａｓｅｒｓ， 2013， 40(8): 0 803 004.
[30] 翟永杰， 刘秀波， 乔世杰，等. 热处理对钛合金激光熔覆自润滑耐磨复合涂层组织和摩擦学性能的影响[Ｊ]. 材料保护， 2016， 49(6): 5－8.
ＺＨＡi Y Ｊ， LiU Ｘ Ｂ， ＱiＡO Ｓ Ｊ， ｅｔ ａL. iNｆLUｅNCｅ Oｆ ｈｅａｔｔｒｅａｔMｅNｔONｓｅLｆLUｂｒiCａｔiNｇｗｅａｒｒｅｓiｓｔａNｔCOMｐOｓiｔｅCOａｔiNｇ’ｓ MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ ONTiｔａ-
NiUM ａLLOY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. MａｔｅｒiａLｓ ＰｒOｔｅCｔiON， 2016，49(6): 5－8.
[31] Li Ｇ Ｊ， Li Ｊ， LUO Ｘ. ＥｆｆｅCｔｓ Oｆ ｐOｓｔ-ｈｅａｔ ｔｒｅａｔMｅNｔ ON Mi-CｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄｅｄ COMｐOｓiｔｅ COａｔ-iNｇｓ ONTiｔａNiUM ａLLOY ｓUｂｓｔｒａｔｅ[Ｊ]. OｐｔiCｓ ＆ Lａｓｅｒ ＴｅCｈ-
NOLOｇY， 2015， 65: 66－75.
[32] CＨＥN Ｔ， Li Ｗ Ｂ， LiU Ｄ Ｆ， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ ｈｅａｔ ｔｒｅａｔMｅNｔON MiCｒOｓｔｒUCｔUｒｅ ａNｄ MｅCｈａNiCａL ｐｒOｐｅｒｔiｅｓ OｆTiC/ TiBCOMｐOｓiｔｅ ｂiOiNｅｒｔ CｅｒａMiC COａｔiNｇｓ iN- ｓiｔU ｓYNｔｈｅｓiｚｅｄ ｂYLａｓｅｒ CLａｄｄiNｇ ONTi6ＡL4Ｖ[Ｊ]. CｅｒａMiCｓ iNｔｅｒNａｔiONａL， 47(1): 755－768.
[33]乔世杰， 刘秀波， 翟永杰，等. 时效处理对激光熔覆Ni60-ｈＢN 自润滑耐磨复合涂层的影响[Ｊ]. 应用激光，2015， 35(6): 623－628.
ＱiＡO Ｓ Ｊ， LiU Ｘ Ｂ， ＺＨＡi Y Ｊ， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ ａｇiNｇｔｒｅａｔMｅNｔ MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔY Oｆ ｔｈｅLａｓｅｒ CLａｄ Ni60- ｈＢN ｓｅLｆ- LUｂｒiCａｔONｇ ａNｔi- ｗｅａｒ COMｐOｓiｔｅCOａｔONｇｓ ONTiｔａNiUM ａLLOY [ Ｊ]. ＡｐｐLiｅｄ Lａｓｅｒ， 2015， 35(6) : 623－628.
[34] ＳUi Ｘ， LU Ｊ， ＺＨＡNＧ Ｘ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒ-ｔiｅｓ OｆTiC- ｒｅiNｆOｒCｅｄTi2 Ni/Ti5 Ｓi3 ｅUｔｅCｔiC- ｂａｓｅｄ LａｓｅｒCLａｄｄiNｇ COMｐOｓiｔｅ COａｔiNｇ [ Ｊ]. ＪOUｒNａL Oｆ ＴｈｅｒMａL ＳｐｒａYＴｅCｈNOLOｇY， 2020， 29(7): 1 838－1 846.
[35] ＳＡMＡＲ Ｒ Ａ Ａ， ＨUＳＳＥiN Ａ， NOＦＡL Ａ， ｅｔ ａL. Ａ CONｔｒi-ｂUｔiON ｔO Lａｓｅｒ CLａｄｄiNｇ OｆTi- 6ＡL- 4ＶTiｔａNiUM ａLLOY[Ｊ].MｅｔａLLUｒｇiCａL ＲｅｓｅａｒCｈ ａNｄ ＴｅCｈNOLOｇY， 2019， 116 ( 6):634.
[36] 刘家奇， 宋明磊， 陈传忠，等. 钛合金表面激光熔覆技术的研究进展[Ｊ]. 金属热处理， 2019， 44(5): 87－96.
LiU Ｊ Ｑ， ＳONＧ M L， CＨＥN C Ｚ， ｅｔ ａL. ＲｅｓｅａｒCｈ ｐｒOｇｒｅｓｓOｆ Lａｓｅｒ CLａｄｄiNｇ ｔｅCｈNOLOｇY ON ｓUｒｆａCｅ OｆTiｔａNiUM ａLLOY[Ｊ].Ｈｅａｔ ＴｒｅａｔMｅNｔ Oｆ MｅｔａLｓ， 2019， 44(5): 87－96.
[37]姚晓敏. 钛合金表面激光熔覆 CＢN 涂层的性能研究[Ｄ]. 沈阳:沈阳航空航天大学， 2013.
YＡO Ｘ M. ＳｔUｄY ON ｐｒOｐｅｒｔiｅｓ Oｆ CＢN COａｔiNｇ ｂY LａｓｅｒCLａｄｄiNｇ ON ｔｈｅ ｓUｒｆａCｅ OｆTiｔａNiUM ａLLOY [ Ｄ]. ＳｈｅNYａNｇ:ＳｈｅNYａNｇ ＡｅｒOｓｐａCｅ UNiｖｅｒｓiｔY， 2013.
[38] ＦU Ｓ Ｒ， Li Ｊ Y， ＷＡNＧ Ｐ， ｅｔ ａL. COMｐａｒiｓON Oｆ ｔｈｅ MiCｒO-ｓｔｒUCｔUｒｅ ｅｖOLUｔiON ａNｄ ｗｅａｒ ｒｅｓiｓｔａNCｅ OｆTi6ＡL4Ｖ COMｐOｓ-iｔｅ COａｔiNｇｓ ｒｅiNｆOｒCｅｄ ｂY ｈａｒｄ ｐUｒｅ Oｒ Ni- ＰLａｔｅｄ CUｂiCｂOｒON Niｔｒiｄｅ ｐａｒｔiCLｅｓ ｐｒｅｐａｒｅｄ ｗiｔｈ Lａｓｅｒ CLａｄｄiNｇ ON ａＴi6ＡL4ＶｓUｂｓｔｒａｔｅ[ Ｊ ].COａｔiNｇｓ，2020，10 ( 7 ):10 070 702.
[39]LiＡNＧ Ｊ， YiN Ｘ， LiN Ｚ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｗｅａｒｂｅｈａｖiOｒｓ Oｆ Lａｓｅｒ CLａｄｄiNｇ iN- ｓiｔU ＳYNｔｈｅｔiC (TiBｘ ＋ＴiC) /(Ｔi2 Ni ＋ＴiNi) ｇｒａｄiｅNｔ COMｐOｓiｔｅ COａｔiNｇｓ[ Ｊ]. ＶａCUUM，2020， 176(6): 109 305.
[40] Li Ｇ Ｊ， Li Ｊ， LUO Ｘ. ＥｆｆｅCｔｓ Oｆ ｈiｇｈ ｔｅMｐｅｒａｔUｒｅ ｔｒｅａｔMｅNｔON MiCｒOｓｔｒUCｔUｒｅ ａNｄ MｅCｈａNiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ- CLａｄNiCｒＢＳi / ＷC COａｔiNｇｓ ONTiｔａNiUM ａLLOY ｓUｂｓｔｒａｔｅ[Ｊ]. Mａｔｅ-ｒiａLｓ CｈａｒａCｔｅｒiｚａｔiON， 2014， 98: 83－92.
[41] ＷＥNＧ Ｆ， YU Ｈ Ｊ， CＨＥN C Ｚ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅｓ ａNｄｗｅａｒ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇ CO- ｂａｓｅｄ COMｐOｓiｔｅ COａｔ-iNｇｓ ONTi- 6ＡL- 4Ｖ[ Ｊ]. MａｔｅｒiａLｓ ＆ ＤｅｓiｇN， 2015， 80:174－181.
[42]TiＡN Y Ｓ， CＨＥN C Ｚ， CＨＥN L Ｂ， ｅｔ ａL. Ｗｅａｒ ｐｒOｐｅｒｔiｅｓOｆ ａLLOYｅｄ LａYｅｒｓ ｐｒOｄUCｅｄ ｂY Lａｓｅｒ ｓUｒｆａCｅ ａLLOYiNｇ Oｆ ｐUｒｅｔiｔａNiUM ｗiｔｈ Ｂ4C ａNｄTi Miｘｅｄ ｐOｗｄｅｒｓ[Ｊ]. ＪOUｒNａL Oｆ Mａ-ｔｅｒiａLｓ ＳCiｅNCｅ， 2005， 40(16): 4 387－4 390.
[43] ＺＨＡNＧ Y L， Li Ｊ， ＺＨＡNＧ Y Y， ｅｔ ａL. ＥｖOLUｔiON iN MiCｒO-ｓｔｒUCｔUｒｅ ａNｄ ｈiｇｈ- ｔｅMｐｅｒａｔUｒｅ OｘiｄａｔiON ｂｅｈａｖiOｒｓ Oｆ ｔｈｅLａｓｅｒ-CLａｄｄiNｇ COａｔiNｇｓ ｗiｔｈ ｔｈｅ Ｓi ａｄｄiｔiON CONｔｅNｔｓ [ Ｊ].ＪOUｒNａL Oｆ ＡLLOYｓ ａNｄ COMｐOUNｄｓ， 2020， 827: 154 131.
[44]MＡＫUCＨ N， ＫULＫＡ M， ＤＺiＡＲＳＫi Ｐ， ｅｔ ａL. Lａｓｅｒ ｓUｒ-ｆａCｅ ａLLOYiNｇ Oｆ COMMｅｒCiａLLY ｐUｒｅTiｔａNiUM ｗiｔｈ ｂOｒON ａNｄCａｒｂON[Ｊ]. OｐｔiCｓ ａNｄ Lａｓｅｒｓ iN ＥNｇiNｅｅｒiNｇ， 2014， 57:64－81.
[45] 刘 頔， 李 敏， 黄 坚，等. CｅO2含量对激光熔覆 TiB/ＴiN 涂层显微组织和性能的影响[Ｊ]. 中国激光， 2017，44(12): 1 202 009.
LiU Ｄ， Li M， ＨUＡNＧ Ｊ， ｅｔ ａL. ＥｆｆｅCｔ Oｆ CｅO2 CONｔｅNｔ ONMiCｒOｓｔｒUCｔUｒｅｓ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ TiB/TiN COａｔiNｇ ｂY LａｓｅｒCLａｄｄiNｇ[Ｊ]. CｈiNｅｓｅ ＪOUｒNａL Oｆ Lａｓｅｒｓ， 2017， 44(12):1 202 009.
[46] 石皋莲， 刘秀波， 吴少华，等. ＴＡ2 钛合金表面激光熔覆Ｔi2ＳC/TiＳ 自润滑耐磨复合涂层组织与性能[Ｊ]. 材料热处理学报， 2016， 37(7): 198－202.
ＳＨi Ｇ L， LiU Ｘ Ｂ， ＷU Ｓ Ｈ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄｐｒOｐｅｒｔY Oｆ Lａｓｅｒ CLａｄTi2ＳC/TiＳ ｓｅLｆ- LUｂｒiCａｔiNｇ ａNｔi- ｗｅａｒCOMｐOｓiｔｅ COａｔiNｇ ON ＴＡ2TiｔａNiUM ａLLOY[Ｊ]. ＴｒａNｓａCｔiONｓ OｆMａｔｅｒiａLｓ ａNｄ Ｈｅａｔ ＴｒｅａｔMｅNｔ， 2016， 37(7): 198－202.
[47] ＷＡNＧ Y， LiU Ｘ Ｂ， LiU Y Ｆ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｔｒi-ｂOLOｇiCａL ｐｅｒｆOｒMａNCｅ Oｆ Ni60- ｂａｓｅｄ COMｐOｓiｔｅ COａｔiNｇｓ ONＴi6ＡL4Ｖ ａLLOY ｗiｔｈ ｄiｆｆｅｒｅNｔTi3 ＳiC2 CｅｒａMiC ａｄｄiｔiONｓ ｂYLａｓｅｒ CLａｄｄiNｇ[Ｊ]. CｅｒａMiCｓ iNｔｅｒNａｔiONａL， 2020， 46(18):28 996－29 010.
[48] 高 超， 赵忠民， 张龙，等. 潘超重力下燃烧合成TiC(Ｔi，Ｗ)C1－ｘ 基细晶复合陶瓷研究[Ｊ]. 粉末冶金工业，2011， 21(2): 36－40.
ＧＡO C， ＺＨＡO Ｚ M， ＺＨＡNＧ L， ｅｔ ａL. ＦiNｅ- ｇｒａiNｅｄTiC(Ｔi，Ｗ) C1－ｘ Mａｔｒiｘ CｅｒａMiCｓ ｐｒｅｐａｒｅｄ ｂY COMｂUｓｔiON ｓYN-ｔｈｅｓiｓ UNｄｅｒ ｈiｇｈ ｇｒａｖiｔY[Ｊ]. ＰOｗｄｅｒ MｅｔａLLUｒｇY iNｄUｓｔｒY，2011， 21(2): 36－40.
[49] 张志强， 杨 凡， 张天刚，等. 激光熔覆碳化钛增强钛基复合涂 层 研 究 进 展 [ Ｊ]. 表 面 技 术， 2020， 49 ( 10):138－168.
ＺＨＡNＧ Ｚ Ｑ， YＡNＧ Ｆ， ＺＨＡNＧ Ｔ Ｇ， ｅｔ ａL. ＲｅｓｅａｒCｈ ｐｒO-ｇｒｅｓｓ Oｆ Lａｓｅｒ CLａｄｄiNｇTiｔａNiUM Cａｒｂiｄｅ ｒｅiNｆOｒCｅｄTiｔａNiUM-ｂａｓｅｄ COMｐOｓiｔｅ COａｔiNｇ[Ｊ].ＳUｒｆａCｅ ＴｅCｈNOLOｇY， 2020， 49(10): 138－168.
[50] ＺＨＡO Ｚ Y， ＺＨＡNＧ L Ｚ， ＢＡi Ｐ Ｋ，ｅｔ ａL. ＴｒiｂOLOｇiCａL ｂｅ-ｈａｖiOｒ Oｆ iN ｓiｔUTiC/ ＧｒａｐｈｅNｅ/ Ｇｒａｐｈiｔｅ/Ti6ＡL4Ｖ MａｔｒiｘCOMｐOｓiｔｅ ｔｈｒOUｇｈ Lａｓｅｒ CLａｄｄiNｇ [ Ｊ]. ＡCｔａ MｅｔａLLUｒｇiCａＳiNiCａ， 2021， 34:1 317－1 330.
[51]罗雅， 袁琛杰， 赵慧峰，等. 钛合金表面激光熔覆Ｔi/ Ni＋ＺｒO2涂层的组织与性能[ Ｊ]. 理化检验- 物理分册， 2018， 54(2): 103－107.
LUO Y， YUＡN C Ｊ， ＺＨＡO Ｈ Ｆ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄｐｒOｐｅｒｔiｅｓ OｆTi/ Ni＋ＺｒO2 Lａｓｅｒ CLａｄｄiNｇ LａYｅｒ ON ＴＡ15Tiｔａ-NiUM ａLLOY ｓUｒｆａCｅ [ Ｊ]. ＰｈYｓiCａL ＴｅｓｔiNｇ ａNｄ CｈｅMiCａLＡNａLYｓiｓ ＰａｒｔＡ: ＰｈYｓiCａLＴｅｓｔiNｇ，2018，54 ( 2 ):103－107.
[52] ＷＡNＧ Ｆ Ｆ， Li C， ＳUN Ｓ， ｅｔ ａL. ＡL2O3 /TiO2-Ni-ＷC COM-ｐOｓiｔｅ COａｔiNｇｓ ｄｅｓiｇNｅｄ ｆOｒ ｅNｈａNCｅｄ ｗｅａｒ ｐｅｒｆOｒMａNCｅ ｂYLａｓｅｒ CLａｄｄiNｇ UNｄｅｒ ｈiｇｈ- ｆｒｅｑUｅNCY MiCｒO- ｖiｂｒａｔiON[ Ｊ].MｅｔａLｓ ＆ MａｔｅｒiａLｓ ＳOCiｅｔY， 2020， 72(11): 4 060－4 068.
[53] ＷＡNＧ Ｄ，TiＡN Ｚ， ＷＡNＧ Ｓ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒａL Cｈａｒ-ａCｔｅｒiｚａｔiON Oｆ ＡL2 O3- 13％ＴiO2 CｅｒａMiC COａｔiNｇｓ ｐｒｅｐａｒｅｄｂY ｓｑUａｓｈ ｐｒｅｓｅｔｔiNｇ Lａｓｅｒ CLａｄｄiNｇ ON ＧＨ4169 ｓUｐｅｒａLLOY[ Ｊ ]. ＳUｒｆａCｅａNｄCOａｔiNｇｓＴｅCｈNOLOｇY， 2014， 254:195－201.
[54] 郭英奎， 李东波， 周 玉，等. ＺｒO2(2Y) / 316L 不锈钢复合材料的微观组织[Ｊ]. 中国有色金属学报， 2003， 13(4): 963－967.
ＧUO Y Ｋ， Li Ｄ Ｂ， ＺＨOU Y， ｅｔ ａL. ＺｒO2(2Y) / 316L Mi-CｒOｓｔｒUCｔUｒｅ Oｆ ｓｔａiNLｅｓｓ ｓｔｅｅL COMｐOｓiｔｅｓ[ Ｊ]. Ｔｈｅ CｈiNｓｅｓＪOUｒNａL Oｆ NONｆｅｒｒOUｓ MｅｔａLｓ， 2003， 13(4): 963－967.
[55] ＺＨＡNＧ Ｔ Ｇ， ＺＨUＡNＧ Ｈ Ｆ， ＺＨＡNＧ Ｑ， ｅｔ ａL. iNｆLUｅNCｅOｆ Y2O3 ON ｔｈｅ MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ OｆＴi-ｂａｓｅｄ ｗｅａｒ-ｒｅｓiｓｔａNｔ Lａｓｅｒ-CLａｄ LａYｅｒｓ ONTC4 ａLLOY[Ｊ]. CｅｒａMiCｓ iNｔｅｒNａｔiONａL， 2020， 46(9): 13 711－13 723.
[56] ＨＡN Ｇ. ＥｆｆｅCｔ Oｆ ｔｈｅ ＡｄｄiｔiON Oｆ CｅO2 ON ｔｈｅ MiCｒOｓｔｒUCｔUｒｅａNｄ COｒｒOｓiON Oｆ iN-ｓiｔU TiB/Ti COMｐOｓiｔｅ COａｔiNｇｓ ｐｒｅｐａｒｅｄｂY Lａｓｅｒ CLａｄｄiNｇ ｔｅCｈNOLOｇY [ Ｊ]. iNｔｅｒNａｔiONａL ＪOUｒNａL OｆＥLｅCｔｒOCｈｅMiCａL ＳCiｅNCｅ， 2021， 16(2): 210 255.
[57] LiＡNＧ Ｊ， YiN Ｘ， LiN Ｚ， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ LａＢ6 ON MiCｒO-ｓｔｒUCｔUｒｅ ｅｖOLUｔiON ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ iN- ｓiｔU ｓYNｔｈｅｔiCTiC＋TiBｘ ｒｅiNｆOｒCｅｄTiｔａNiUM Mａｔｒiｘ COMｐOｓiｔｅ COａｔiNｇｓ ｐｒｅｐａｒｅｄｂY Lａｓｅｒ CLａｄｄiNｇ [ Ｊ]. ＳUｒｆａCｅ ａNｄ COａｔiNｇｓ ＴｅCｈNOLOｇY，2020， 403: 126 409.
[58] 林沛玲， 张有凤， 杨湾湾，等. 扫描速度对激光熔覆钛合金复合涂层显微组织的影响[Ｊ]. 热加工工艺， 2019， 48(10): 132－135.
LiN Ｐ L， ＺＨＡNＧ Y Ｆ， YＡNＧ Ｗ Ｗ， ｅｔ ａL. ＥｆｆｅCｔ Oｆ ｓCａN-NiNｇ ｓｐｅｅｄ ON MiCｒOｓｔｒUCｔUｒｅ Oｆ Lａｓｅｒ CLａｄｄiNｇTiｔａNiUM ａLLOYCOMｐOｓiｔｅ COａｔiNｇ[Ｊ]. ＨOｔ ＷOｒｋiNｇ ＴｅCｈNOLOｇY， 2019， 48(10): 132－135.
[59] ＺＨＡO Y Ｔ， ＦＡN Ｚ Ｑ， ＴＡN Ｑ Y， ｅｔ ａL. iNｔｅｒｆａCiａL ａNｄ ｔｒi-ｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ ｄｅｐOｓiｔｅｄTiOｘNY /Ti COMｐOｓiｔｅCOａｔiNｇ ONTi ａLLOY[Ｊ].ＴｒiｂOLOｇY iNｔｅｒNａｔiONａL， 2020， 155: 106 758.
[60] LU M Y， ＰＡUL M C， ＺＨＡO Y Ｔ， ｅｔ ａL. Lａｓｅｒ ｄｅｐOｓiｔiON OｆCOMｐOｓiｔiONａLLY ｇｒａｄｅｄTiｔａNiUM Oｘiｄｅ ONTi6ＡL4Ｖ ａLLOY[Ｊ].CｅｒａMiCｓ iNｔｅｒNａｔiONａL， 2018， 44(17): 20 851－20 861.
[61] 何星华， 许晓静， 戈晓岚，等.TC4 钛合金表面激光熔覆含 Lａ2O3的 Ｆ101 镍基涂层[Ｊ]. 稀有金属材料与工程，2017(4): 1 074－1 079.
ＨＥ Ｘ Ｈ， ＸU Ｘ Ｊ， ＧＥ Ｘ L， ｅｔ ａL. Lａｓｅｒ CLａｄｄiNｇ Oｆ Ｆ101NiCｋｅL ｂａｓｅｄ COａｔiNｇ CONｔａiNiNｇ Lａ2O3 ONTC4TiｔａNiUM ａLLOY[Ｊ]. Ｒａｒｅ MｅｔａL MａｔｅｒiａLｓ ａNｄ ＥNｇiNｅｅｒiNｇ， 2017 ( 4):1 074－1 079.
[62] 张天刚， 庄怀风， 姚 波，等. Y2O3对钛基激光熔覆层组织及性能的影响[ Ｊ]. 复合材料学报， 2020， 37(6):1 390－1 400.
ＺＨＡNＧ Ｔ Ｇ， ＺＨUＡNＧ Ｈ Ｆ， YＡO Ｂ， ｅｔ ａL. ＥｆｆｅCｔ OｆY2O3 ON MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ OｆTi- ｂａｓｅｄ LａｓｅｒCLａｄｄiNｇ LａYｅｒ[Ｊ]. ＡCｔａ Mａｔｅｒiａｅ COMｐOｓiｔａｅ ＳiNiCａ， 2020，37(6): 1 390－1 400.
[63] 孙荣禄， 牛 伟， 王成扬. 钛合金表面激光熔覆TiN- Ni基合金复合涂层的组织和磨损性能[Ｊ]. 稀有金属材料与工程， 2007， 36(1): 7－10.
ＳUN Ｒ L， NiU Ｗ， ＷＡNＧ C Y. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｗｅａｒｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇTiN- Ni ｂａｓｅｄ ａLLOY COMｐOｓiｔｅCOａｔiNｇ ONTiｔａNiUM ａLLOY ｓUｒｆａCｅ[Ｊ]. Ｒａｒｅ MｅｔａL MａｔｅｒiａLｓａNｄ ＥNｇiNｅｅｒiNｇ， 2007， 36(1): 7－10.
[64] 高秋实， 闫华， 秦阳，等. 钛合金表面激光熔覆Ti-Ni＋ＴiN＋MOＳ2 /TiＳ 自润滑复合涂层[Ｊ]. 材料研究学报，2018， 32(12): 921－928.
ＧＡO Ｑ Ｓ， YＡN Ｈ， ＱiN Y， ｅｔ ａL. ＳｅLｆ-LUｂｒiCａｔiNｇ ｗｅａｒ ｒｅ-ｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇTi- Ni＋ＴiN＋ MOＳ2 /TiＳ ｐｒｅｐａｒｅｄONTi-6ＡL-4Ｖ ａLLOY ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. CｈiNｅｓｅ ＪOUｒNａLOｆ MａｔｅｒiａLｓ ＲｅｓｅａｒCｈ， 2018， 32(12): 921－928.
[65]ＪＥYＡＰＲＡＫＡＳＨ N， YＡNＧ C Ｈ， ＴＳＥNＧ Ｓ Ｐ. CｈａｒａCｔｅｒ-iｚａｔiON ａNｄ ｔｒiｂOLOｇiCａL ｅｖａLUａｔiON Oｆ NiCｒMONｂ ａNｄ NiCｒＢ-ＳiC Lａｓｅｒ CLａｄｄiNｇ ON Nｅａｒ-αTiｔａNiUM ａLLOY[Ｊ]. Ｔｈｅ iNｔｅｒ-NａｔiONａL ＪOUｒNａL Oｆ ＡｄｖａNCｅｄ MａNUｆａCｔUｒiNｇ ＴｅCｈNOLOｇY，2020， 106(5): 2 347－2 361.
[66] 石皋莲， 吴少华， 刘秀波，等. 含 ｈ- ＢN 的钛合金激光熔覆自润滑耐磨涂层的摩擦学行为 [ Ｊ]. 润滑与密封，2015， 40(11): 89－93.
ＳＨi Ｇ L， ＷU Ｓ Ｈ， LiU Ｘ Ｂ， ｅｔ ａL. ＴｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓOｆ ｓｅLｆ-LUｂｒiCａｔiNｇ ａNｔi-ｗｅａｒ COMｐOｓiｔｅ COａｔiNｇ ｗiｔｈ 10％ｈ-ＢN ONTi6ＡL4Ｖ ａLLOY ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. LUｂｒiCａｔiON ＥN-ｇiNｅｅｒiNｇ， 2015， 40(11): 89－93.
[67] 李春燕， 寇生中， 赵燕春，等. 钛合金表面激光熔覆 CO-ＷC 复合涂层的组织及力学性能[Ｊ]. 功能材料， 2015，46(7): 07 025－07 029.
Li C Y， ＫOU Ｓ Ｚ， ＺＨＡO Y C， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄMｅCｈａNiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇ CO- ＷC COMｐOｓiｔｅCOａｔiNｇ ONTiｔａNiUM ａLLOY[Ｊ]. ＪOｒUNａL Oｆ ＦUNCｔiONａL Mａｔｅｒi-ａLｓ，2015， 46(7): 07 025－07 029.
[68] ＷＥNＧ Ｆ， YU Ｈ Ｊ， CＨＥN C Ｚ， ｅｔ ａL. ＦａｂｒiCａｔiON Oｆ CO-ｂａｓｅｄ COａｔiNｇｓ ONTiｔａNiUM ａLLOY ｂY Lａｓｅｒ CLａｄｄiNｇ ｗiｔｈ CｅO2ａｄｄiｔiON[Ｊ]. MａｔｅｒiａLｓ ａNｄ MａNUｆａCｔUｒiNｇ ＰｒOCｅｓｓｅｓ， 2016，31(11):1 461－1 467.
[69] ＷＥNＧ Ｆ， YU Ｈ Ｊ， CＨＥN C Ｚ， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄｐｒOｐｅｒｔY Oｆ COMｐOｓiｔｅ COａｔiNｇｓ ONTiｔａNiUM ａLLOY ｄｅｐOｓiｔｅｄ ｂYLａｓｅｒ CLａｄｄiNｇ ｗiｔｈ CO42＋ＴiN Miｘｅｄ ｐOｗｄｅｒｓ[Ｊ]. ＪOUｒNａL OｆＡLLOYｓ ＆ COMｐOUNｄｓ， 2016， 686: 74－81.
[70] 张珊. 钛合金激光熔覆钴基涂层的制备及数值模拟[Ｄ]. 大连: 大连理工大学， 2015.
ＺＨＡNＧ Ｓ. ＦａｂｒiCａｔiON ａNｄ NUMｅｒiCａL ＳiMULａｔiON Oｆ COｂａLｔ-ｂａｓｅｄ COMｐOｓiｔｅ COａｔiNｇ ONTiｔａNiUM ａLLOY ｓUｒｆａCｅ ｂY LａｓｅｒCLａｄｄiNｇ[ Ｄ]. ＤａLiａN: ＤａLiａN UNiｖｅｒｓiｔY Oｆ ＴｅCｈNOLOｇY，2015.
[71]Li Ｊ， ＳU M， Li Ｇ， ｅｔ ａL. ＡｔOMiC ｓｔｒUCｔUｒｅ ｒｅｖOLUｔiON ａNｄｅｘCｅLLｅNｔ ｐｅｒｆOｒMａNCｅ iMｐｒOｖｅMｅNｔ Oｆ COMｐOｓiｔｅｓ iNｄUCｅｄｂY Lａｓｅｒ ULｔｒａｆiNｅ- NａNO ｔｅCｈNOLOｇY[Ｊ]. COMｐOｓiｔｅｓ Ｐａｒｔ ＢＥNｇiNｅｅｒiNｇ， 2020， 185: 107 792.
[72] ＳＨU Ｆ Y， ＺＨＡNＧ Ｂ， LiU Ｔ， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ Lａｓｅｒ ｐOｗｅｒON MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄｅｄ COCｒＢＦｅ-NiＳi ｈiｇｈ-ｅNｔｒOｐY ａLLOY ａMOｒｐｈOUｓ COａｔiNｇｓ[Ｊ]. ＳUｒｆａCｅ ａNｄCOａｔiNｇｓ ＴｅCｈNOLOｇY， 2019， 358: 667－675.
[73] 李春燕， 寇生中， 赵燕春，等. 钛合金表面激光熔覆钴基合金层的组织及力学性能[Ｊ]. 材料热处理学报， 2015，36(2): 171－178.
Li C Y， ＫOU Ｓ Ｚ， ＺＨＡO Y C， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄMｅCｈａNiCａL ｐｒOｐｅｒｔY Oｆ Lａｓｅｒ CLａｄ CO-ｂａｓｅｄ ａLLOY COａｔiNｇｓ ONｔiｔａNiUM ａLLOY[Ｊ]. ＴｒａNｓａCｔiONｓ Oｆ MａｔｅｒiａLｓ ａNｄ Ｈｅａｔ Ｔｒｅａｔ-MｅNｔ， 2015， 36(2): 171－178.
[74] 董世运， 马运哲， 徐滨士，等. 激光熔覆材料研究现状[Ｊ]. 材料导报， 2006， 20(6): 5－13.
ＤONＧ Ｓ Y， MＡ Y Ｚ ， ＸU Ｂ Ｓ，ｅｔ ａL. CUｒｒｅNｔ ｓｔａｔUｓ Oｆ Mａ-ｔｅｒiａL ｆOｒ Lａｓｅｒ CLａｄｄiNｇ[ Ｊ]. MａｔｅｒiａLｓ ＲｅｐOｒｔｓ， 2006， 20(6): 5－13.
[75] ＤＪＡNＡＲＴＨＡNY Ｓ， ＶiＡLＡ Ｊ C， ＢOUiＸ Ｊ. ＡN Oｖｅｒｖiｅｗ OｆMONOLiｔｈiCTiｔａNiUM ａLUMiNiｄｅｓ ｂａｓｅｄ ONTi3 ＡL ａNｄTiＡL[ Ｊ ]. MａｔｅｒiａLｓ CｈｅMiｓｔｒY ＆ ＰｈYｓiCｓ， 2001， 72 ( 3 ):301－319.
[76]LYU Ｓ， ＳUN Y， ＲＥN L， ｅｔ ａL. ＳiMULｔａNｅOUｓLY ａCｈiｅｖiNｇｈiｇｈ ｔｅNｓiLｅ ｓｔｒｅNｇｔｈ ａNｄ ｆｒａCｔUｒｅ ｔOUｇｈNｅｓｓ OｆTi/Ti- ＡLMULｔiLａYｅｒｅｄ COMｐOｓiｔｅｓ [ Ｊ ]. iNｔｅｒMｅｔａLLiCｓ， 2017， 90:16－22.
[77]ＺＨＡNＧ Ｗ Ｂ， Li Ｗ Ｓ， ＺＨＡi Ｈ M， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅａNｄ ｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ iN-ｓiｔU ｓYNｔｈｅｓiｚｅｄTi3ＡLCOMｐOｓiｔｅ COａｔiNｇ ONTi-6ＡL- 4Ｖ[Ｊ]. ＳUｒｆａCｅ ａNｄ COａｔiNｇｓＴｅCｈNOLOｇY， 2020， 395: 125 944.
[78] Li Ｊ N， CＨＥN C Ｚ， ＷＡNＧ Ｄ Ｇ. ＳUｒｆａCｅ MOｄiｆiCａｔiON OｆTi-ｔａNiUM ａLLOY ｗiｔｈ Lａｓｅｒ CLａｄｄiNｇ ＲＥ Oｘiｄｅｓ ｒｅiNｆOｒCｅｄTi3ＡL-Mａｔｒiｘ COMｐOｓiｔｅｓ [ Ｊ]. COMｐOｓiｔｅｓ Ｐａｒｔ Ｂ: ＥNｇiNｅｅｒiNｇ，2012， 43(3): 1 207－1 212.
[79] 马玲玲， 李涵， 孙琳，等. 钛合金表面激光熔覆Ti/Ni-ＡLN 复合涂层的组织与摩擦磨损性能[Ｊ]. 热加工工艺， 2018， 47(4): 180－184.
MＡ L L， Li Ｈ， ＳUN L， ｅｔ ａL. MiCｒOｓｔｒUCｔUｒｅ ａNｄ ｆｒiCｔiONａNｄ ｗｅａｒ ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇTi/ Ni- ＡLN COMｐOｓiｔｅCOａｔiNｇ ONTiｔａNiUM ａLLOY ｓUｒｆａCｅ[Ｊ]. ＨOｔ ＷOｒｋiNｇ ＴｅCｈNOL-OｇY， 2018， 47(4): 180－184.
[80] LiU Ｓ N， LiU Ｚ Ｄ， ＷＡNＧ Y， ｅｔ ａL.Ti- ｂａｓｅｄ COMｐOｓiｔｅCOａｔiNｇｓ ｗiｔｈ ｇｒａｄiｅNｔTiCｘ ｒｅiNｆOｒCｅMｅNｔｓ ONTC4TiｔａNiUMａLLOY ｐｒｅｐａｒｅｄ ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. ＳCiｅNCｅ CｈiNａ， 2014，57(7): 1 454－1 461.
[81] ＡＤＥＳiNＡ O， ＦＡＲOＴＡＤＥ Ｇ Ａ， ＰOｐOOLａ Ａ Ｐ. ＳYNｔｈｅｓiｓ，ｐａｒａMｅｔｒiC ａNｄ ｔｒiｂOLOｇiCａL ｓｔUｄY Oｆ Lａｓｅｒ CLａｄ CO-Ni ｂiNａｒYCOａｔiNｇｓ ONTiｔａNiUM ａLLOY[Ｊ]. MａｔｅｒiａLｓ ＲｅｓｅａｒCｈ Ｅｘｐｒｅｓｓ，2019， 6(5):056 512.
[82] 张 显， 胡 记， 隋欣梦，等. Cｒ 元素含量对 ＴC21 钛合金表面激光熔覆 Ni- ＡL 涂层组织与性能的影响[Ｊ]. 表面技术， 2020， 49(1): 311－317.
ＺＨＡNＧ Ｘ， ＨU Ｊ， ＳUi Ｘ M， ｅｔ ａL. ＥｆｆｅCｔｓ Oｆ CｈｒOMiUM ｅL-ｅMｅNｔ CONｔｅNｔ ON MiCｒOｓｔｒUCｔUｒｅｓ ａNｄ ｐｒOｐｅｒｔiｅｓ Oｆ LａｓｅｒCLａｄｄiNｇ Ni-ＡL COａｔiNｇ ON ＴC21TiｔａNiUM ａLLOY[Ｊ]. ＳUｒｆａCｅＴｅCｈNOLOｇY， 2020， 49(1): 311－317.
[83] 孟祥军， 刘秀波， 刘海青，等. 钛合金表面激光熔覆高温自润滑耐磨复合涂层[ Ｊ]. 焊接学报， 2015， 36(5):59－64.
MＥNＧ Ｘ Ｊ， LiU Ｘ Ｂ， LiU Ｈ Ｑ， ｅｔ ａL. Ｈiｇｈ ｔｅMｐｅｒａｔUｒｅｓｅLｆ-LUｂｒiCａｔiNｇ ｗｅａｒ ｒｅｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇ ｐｒｅｐａｒｅｄ ONｔiｔａNiUM ａLLOY ｓUｒｆａCｅ ｂY Lａｓｅｒ CLａｄｄiNｇ[Ｊ]. ＴｒａNｓａCｔiONｓ Oｆｔｈｅ CｈiNａ ＷｅLｄiNｇ iNｓｔiｔUｔiON， 2015， 36(5): 59－64.
[84] ＺＨＡNＧ L Ｚ， ＺＨＡO Ｚ Y， ＢＡi Ｐ Ｋ， ｅｔ ａL. iN-ｓiｔU ｓYNｔｈｅｓiｓOｆTiC/ ｇｒａｐｈｅNｅ/Ti6ＡL4Ｖ COMｐOｓiｔｅ COａｔiNｇ ｂY Lａｓｅｒ CLａｄ-ｄiNｇ[Ｊ]. MａｔｅｒiａLｓ Lｅｔｔｅｒｓ， 2020， 270: 127 711.
[85] 刘秀波， 王 勉， 乔世杰，等. ＴＡ2 合金激光熔覆钛基自润滑耐磨复合涂层的高温摩擦学性能[Ｊ]. 摩擦学学报，2018， 38(3): 283－290.
LiU Ｘ Ｂ， ＷＡNＧ M， ＱiＡO Ｓ Ｊ， ｅｔ ａL. Ｈiｇｈ ｔｅMｐｅｒａｔUｒｅｔｒiｂOLOｇiCａL ｐｒOｐｅｒｔiｅｓ Oｆ Lａｓｅｒ CLａｄｄiNｇTiｔａNiUM Mａｔｒiｘ ｓｅLｆ-LUｂｒiCａｔiNｇ ｗｅａｒ ｒｅｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇ ON ＴＡ2 ＡLLOY[Ｊ]. ＴｒiｂOLOｇY， 2018， 38(3): 283－290.
[86] LiU Ｘ Ｂ， MＥNＧ Ｘ Ｊ， LiU Ｈ Ｑ， ｅｔ ａL. ＤｅｖｅLOｐMｅNｔ ａNｄCｈａｒａCｔｅｒiｚａｔiON Oｆ Lａｓｅｒ CLａｄ ｈiｇｈ ｔｅMｐｅｒａｔUｒｅ ｓｅLｆ- LUｂｒiCａ-ｔiNｇ ｗｅａｒ ｒｅｓiｓｔａNｔ COMｐOｓiｔｅ COａｔiNｇｓ ONTi- 6ＡL- 4Ｖ ａLLOY[Ｊ]. MａｔｅｒiａLｓ ａNｄ ＤｅｓiｇN， 2014， 55: 404－409.
[87] ＪiＡNＧ Ｂ Ｚ， ＺＨＡO Ｚ C， ＧONＧ Ｚ Ｂ， ｅｔ ａL. ＳUｐｅｒLUｂｒiCiｔYOｆ MｅｔａL- MｅｔａL iNｔｅｒｆａCｅ ｅNａｂLｅｄ ｂY ｇｒａｐｈｅNｅ ａNｄ MOＷＳ4NａNOｓｈｅｅｔｓ [ Ｊ ]. ＡｐｐLiｅｄ ＳUｒｆａCｅ ＳCiｅNCｅ， 2020， 520:146 303.
[88]MOＫＨＡLiNＧＡM Ａ， ＫUMＡＲ Ｄ， ＳＲiＶＡＳＴＡＶＡ Ａ. Mｅ-CｈａNiCａL ｂｅｈａｖiOUｒ Oｆ ｇｒａｐｈｅNｅ ｒｅiNｆOｒCｅｄ ａLUMiNUM NａNOCOMｐOｓiｔｅｓ [ Ｊ]. MａｔｅｒiａLｓ ＴOｄａY: ＰｒOCｅｅｄiNｇｓ， 2017， 4(2): 3 952－3 958.
[89] 牛 伟， 孙荣禄. ｈ-ＢN 含量对激光熔覆自润滑涂层微观组织和磨损性能的影响[Ｊ]. 中国激光， 2011， 38(8):0 803 011.
NiU Ｗ， ＳUN Ｒ L. ＥｆｆｅCｔ Oｆ ｈ- ＢN CONｔｅNｔ ON MiCｒOｓｔｒUC-ｔUｒｅｓ ａNｄ ｗｅａｒ ｒｅｓiｓｔａNCｅ Oｆ Lａｓｅｒ CLａｄｄiNｇ ｓｅLｆ- LUｂｒiCａNｔCOａｔiNｇｓ[ Ｊ]. CｈiNｅｓｅ ＪOUｒNａL Oｆ Lａｓｅｒｓ， 2011， 38 ( 8):0 803 011.
[90] ＷＥNＧ Ｆ， ＨU C， CＨＥN C Ｚ， ｅｔ ａL. Lａｓｅｒ CLａｄｄiNｇ iNｄUCｅｄｓｐｈｅｒiCａL ｇｒａｐｈiｔiC ｐｈａｓｅｓ ｂY ｓUｐｅｒ- ａｓｓｅMｂLY Oｆ ｇｒａｐｈｅNｅ-Liｋｅ MiCｒOｓｔｒUCｔUｒｅｓ ａNｄ ｔｈｅ ａNｔiｆｒiCｔiON ｂｅｈａｖiOｒ[ Ｊ]. ＡCＳCｅNｔｒａL ＳCiｅNCｅ， 2021， 7(2): 318－326.
相关链接
