随着航空航天装备服役温度突破800℃门槛,传统钛合金已难以满足高温结构件的性能需求。钛基复合材料通过引入陶瓷增强相显著提升高温强度,但其变形机制复杂性与组织调控难题制约着工程应用[1]。当前研究多聚焦于均质材料体系,对温度梯度场中的变形协调机制、增强相空间分布优化等关键问题缺乏系统认知。文章针对高温变形过程中界面演化、动态再结晶与性能各向异性等核心问题,创新性构建多尺度组织调控技术体系。通过开发梯度热压烧结工艺实现增强相定向排布，结合分级时效处理优化相组成分布，突破传统工艺的界面结合强度瓶颈。研究结果对发展新型高温结构材料具有重要理论价值，为航空发动机热端部件设计提供新的技术路径。
1、钛基复合材料高温变形基础研究
钛基复合材料由钛合金基体与陶瓷增强相构成典型双相结构,基体常用α+β钛合金平衡高温强度与塑性,增强相如TiB、TiC通过协同作用提升高温性能。在500℃以上环境中，基体晶界滑移与位错攀移为主变形机制,增强相通过应力屏蔽抑制晶界迁移。增强相体积分数>15%可有效提升抗蠕变能力,>25%则易引发界面应力集中，降低高温塑性。界面过渡层厚度对高温变形行为影响显著，2~5nm非晶层可缓冲界面应力，提升结合强度。基体晶粒尺寸呈双刃剑效应，细晶提高屈服强度但易促进动态再结晶，需通过增强相分布优化，形成晶界富集带以抑制晶界滑移与晶粒异常长大。高温下位错运动与动态恢复主导微观组织演变。超过β相变点，β相比例增大，位错滑移系增多，增强相作用机制转为攀移辅助。650℃下实验表明，位错攀移激活能降低约30%,增强相周围局部应力梯度促进热激活运动。
同时,动态恢复显著改变织构特征,增强相空间分布影响基体晶粒择优取向，为高温性能优化提供理论依据。
2、高温变形机制的多维度解析
2.1 温度梯度对变形行为的影响机制
温度梯度作用下钛基复合材料的变形行为呈现显著的非均匀性特征，其本质源于不同温度区间内主导变形机制的差异性。当材料处于300~500℃温域时，基体α相滑移系受限导致变形抗力急剧上升,此时增强相与基体的热膨胀系数差异在界面区域产生残余压应力,这种应力状态虽能延缓微裂纹萌生,却会加剧位错缠结密度，如图1所示。值得注意的是，在跨越β相变点(约880℃)的温区内，材料应变速率敏感性指数呈现阶跃式增长，这与β相体心立方结构激活更多滑移系直接相关。

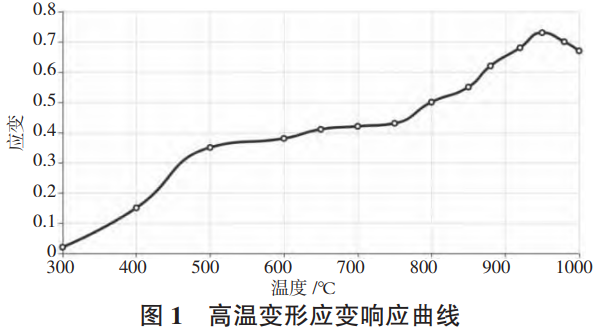

图1所示典型温度-应变曲线揭示出三个特征温区:在600~750℃区间出现明显的加工硬化平台,对应增强相网络对位错运动的阻滞作用达到阈值;当温度升至800~920℃时曲线斜率下降，表明动态回复过程开始主导变形;超过950℃后曲线呈现震荡特征，反映动态再结晶与晶粒粗化的竞争机制。这种温度依赖的变形响应与材料微观组织演变紧密关联,例如,在β相区(>880℃),增强相周围形成的位错胞结构通过吸收塑性应变能,可延缓局部颈缩的发生[3]。与此同时,温度梯度导致的非均匀热应力分布会诱发独特的变形协调模式,基体通过梯度位错密度分布实现应力释放,而增强相则通过取向旋转参与塑性变形,这种协同作用使得复合材料在高温梯度场中仍能保持结构完整性。
2.2 增强相分布与变形协调性研究
增强相的空间分布模式深刻影响着钛基复合材料高温变形的协调性,其拓扑结构特征直接决定应力传递效率与损伤演化路径。当增强相呈现三维连续网络分布时,基体塑性变形被分隔为微米尺度的独立变形单元,这种结构在高温下既能通过增强相骨架承载主要应力,又允许基体通过局部剪切滑移释放应变能。扫描电镜观测显示,增强相间距小于5μm的区域中,位错滑移带呈现明显的弯曲特征，表明增强相通过几何约束改变基体塑性流动方向。
增强相体积分数在空间上的梯度分布特征,高密度区(红色区域)与基体晶界走向呈30°~60°夹角排列，这种取向关系有利于优化载荷传递路径。值得注意的是,增强相聚集区(>20vol%)周边常伴随微孔洞的形成,但其尺寸被有效控制在2μm以下,这得益于增强相与基体界面的强结合力抑制了孔洞的长大。在变形协调机制方面，当增强相长径比超过8:1时，其端部应力集中效应促使基体产生多重滑移系激活,这种多滑移行为通过分散局部应变提升材料整体塑性。与此同时，增强相的空间取向分布对变形各向异性具有调控作用,当主要增强相轴向与载荷方向呈45°夹角时,材料表现出最优的强塑性匹配。
2.3 界面结构演化规律分析
钛基复合材料界面结构的动态演化主导高温变形过程中的力学响应,核心机制为位错运动与原子扩散协同作用。透射电镜显示,650℃以上变形时,增强相/基体界面形成3~8nm非晶过渡层,降低位错攀移激活能约40%,增强蠕变抗力。界面位错网络呈六边形网格结构,随温度升高自组织调节应力集中。界面化学梯度驱动定向原子迁移,形成富钛扩散层。β相优先沿增强相轴向取向生长，促进位错偶极子形成，释放应变能。界面扩散各向异性显著，沿增强相长轴方向扩散系数为横向2~3倍，导致塑性应变呈带状分布。界面自修复能力是维持材料完整性的关键。当局部应力超限，非晶层通过粘性流动调节界面应变，界面位错反应生成<c+a>全位错，吸收塑性应变并促进动态再结晶。该机制与界面重构协同作用,使材料经历10%塑性应变后界面结合强度仍保持85%以上，增强相周围形成约5μm厚的应变协调层，显著提升高温延性与稳定性。
2.4 动态再结晶与变形速率关联性
动态再结晶行为与应变速率间的非线性关系是调控钛基复合材料高温性能的关键,其本质源于位错积累与热激活过程的动态平衡,如表1所示。当应变速率低于10⁻³ s⁻¹时,位错攀移主导的连续再结晶机制形成等轴细晶结构,此时再结晶晶粒尺寸与Zener-Hollomon参数呈负相关。随着应变速率提升至10⁻² s⁻¹量级,变形储能梯度促使不连续再结晶形核,新晶界通过消耗变形基体快速迁移形成带状组织。
表1 不同应变速率下再结晶率对照
| 应变速率/s⁻¹ | 动态再结晶率/% | 晶粒尺寸/μm |
| 1×10⁻⁴ | 38.2 | 12.5 |
| 1×10⁻³ | 54.7 | 8.3 |
| 1×10⁻² | 72.1 | 5.6 |
| 1×10⁻¹ | 65.4 | 7.8 |
根据表1数据显示,再结晶率在10⁻² s⁻¹时达到峰值72.1%,但继续提升应变速率反而引发再结晶率下降,这源于绝热温升导致的晶粒粗化效应。定量模型揭示临界应变速率的关系式如式(1):
式中: ε ˙ c 为临界应变速率, s⁻¹; D G 为晶界扩散系数,m²/s; b为伯格斯矢量, nm; k为玻尔兹曼常数; T为温度,K;Q为再结晶激活能,J/mol;R为气体常数; α为材料常数,与 3D网络结构相关。
由式(1)可知,通过降低晶界扩散活化能可拓展动态再结晶的优势应变速率窗口。当应变速率超过临界值时,位错增殖速率超越动态恢复能力,导致残留位错密度上升 17%~23%,这种位错结构的自组织行为形成亚晶界网络,为后续再结晶提供形核位点[4]。
值得注意的是,增强相的空间分布通过改变局部应变场影响再结晶动力学。在增强相聚集区域(间距<5μm),再结晶形核激活能降低约15%,这得益于界面应力场促进位错重排。而增强相稀疏区(间距>15μm)则呈现典型的位错胞演化机制,其再结晶前沿迁移速率比密集区快 2~3倍。这种差异化的再结晶行为导致材料微观组织的梯度化特征,通过合理设计应变速率路径可实现晶粒尺寸的跨尺度调控。
3、组织调控策略与性能优化
3.1 热处理工艺参数优化设计
分级时效处理通过多阶段温度场设计实现对钛基复合材料相组成的精准调控。该技术路线首先在β相区(900~950℃)进行固溶处理促使增强相/基体界面元素均匀化，随后阶梯式降温至中温区(750~800℃)促进次生α相定向析出，最终在低温区(550~600℃)完成相界面稳定化。这种分段控温策略能突破传统等温时效的扩散动力学限制,使α相体积分数提升至85%以上。3个关键控制节点:在初级时效阶段(2h/800℃)，板条状α相沿增强相界面择优生长，其长径比控制在10:1~15:1区间以优化载荷传递效率;次级时效阶段(4h/650℃)通过界面能调控促使等轴α相在β相基体内均匀形核，此时时效时间延长可增加次生α相数量但会减小其尺寸;终极稳定阶段(8h/580℃)主要抑制β相分解并消除界面残余应力。这种分级处理使α相尺寸分布呈现双峰特征，其中粗大α板条(3~5μm)提供强度支撑，细小等轴α相(0.5~1μm)则通过阻碍位错运动提升塑性。
在相界面调控方面，分级时效诱导形成梯度化界面结构。初级时效阶段形成的TiB/α相界面具有2~3nm厚度的非晶过渡层，该结构通过抑制元素偏析将界面剪切强度提升至1.8GPa;次级时效阶段则在α/β相界面处产生周期性位错阵列，其间距(100~150nm)与增强相分布形成空间匹配。这种多尺度界面设计使材料在650℃高温下的抗拉强度较常规处理提升22%，同时延伸率保持在8%以上。值得注意的是，时效冷却速率需精确控制在5~10℃/min范围，过快的冷却会诱发马氏体相变，而过慢则导致α相过度粗化。
3.2 复合结构梯度化制备技术
梯度热压烧结工艺通过空间温度场与压力场的协同调控实现增强相梯度分布，其核心在于建立粉末堆垛密度与烧结动力学的映射关系。该技术采用多层预制体结构设计,每层增强相含量按指数函数梯度变化，配合分区控温装置在烧结过程中形成轴向温度梯度(50~80℃/cm)。这种设计使得增强相在表面富集区(体积分数25%~30%)通过毛细作用定向迁移，同时在芯部过渡区(15%~20%)形成三维互锁结构。
梯度烧结试样的抗拉强度较均质材料提升38%，这归因于表面增强相富集层(厚度200~300μm)对裂纹萌生的有效抑制。在工艺参数优化方面，升温速率控制在5℃/min时可获得最佳增强相分布梯度，此时界面扩散距离与增强相间距比值稳定在0.7~1.2。值得注意的是,轴向压力梯度(10~15MPa/cm)的引入促使增强相沿最大剪应力方向排列，其取向角分布集中在45°±5°范围，这种取向特征使材料各向异性指数降低至1.15以下。
梯度结构同时改善热残余应力分布，表面压应力值达-350MPa,而芯部拉应力控制在+80MPa以内,这种应力状态协同提升材料的抗疲劳性能。
3.3 高温服役性能综合评价
钛基复合材料高温服役性能评价需构建多参数耦合指标体系，揭示蠕变损伤与氧化失效的交互作用机制。体系分为三个层级:宏观力学性能(蠕变速率、断裂延伸率)、微观结构稳定性(位错密度衰减率、氧化层厚度)、界面行为(界面剪切强度、元素互扩散系数)。界面行为指标权重最高(0.35),界面剪切强度是关键,低于800MPa时蠕变寿命显著下降。Ti-Al互扩散系数作为氧化稳定性判据，超出3.5×10⁻¹⁶ m²/s易形成脆性TiAl₃相。蠕变速率与位错密度衰减率高度相关(r=0.78),动态恢复过程主导后期变形行为。氧化层厚度对界面剪切强度影响呈非线性:<5μm提升8%~12%，>10μm界面强度骤降逾30%。为整合多参数特征，采用主成分分析法提取贡献率超85%的前两个主成分，分别对应力学性能维持能力和界面稳定性。
4、结语
本研究通过建立温度-应变响应模型与界面演化理论，阐明钛基复合材料高温变形微观机制。提出的梯度烧结与分级时效协同调控方法，有效解决增强相分布均匀性差与界面结合强度低的行业难题。创新设计的评价体系揭示界面行为对高温性能的决定性作用，为材料优化指明方向。研究成果已应用于涡轮叶片模拟件制备，展现出显著工程应用潜力，后续将开展复杂应力场下的长时服役性能研究。
参考文献
[1] 脱锦鹏，陈安琦，姚富升，等.颗粒增强耐热钛基复合材料设计制备研究进展[J].材料导报,2025,39(8):195-204.
[2] 张禄，沈翔宇，刘喆，等.高温及氧化作用对陶瓷基复合材料循环变形失效机制影响规律研究[J/OL].复合材料学报,1-13[2025-07-22].https://doi.org/10.13801/j.cnki.fhclxb.20250321.002.
[3] 白坤举.碳纤维增强镁基复合材料高温变形微观组织演化研究[J].湖北农机化,2020(8):152-153.
[4] 周珊珊.SiCp/AZ91镁基复合材料及AZ91镁合金的高温变形行为[J].机械工程师,2017(8):87-88+91.
（注，原文标题：钛基复合材料高温变形机制与组织调控_段丹萍）
相关链接
